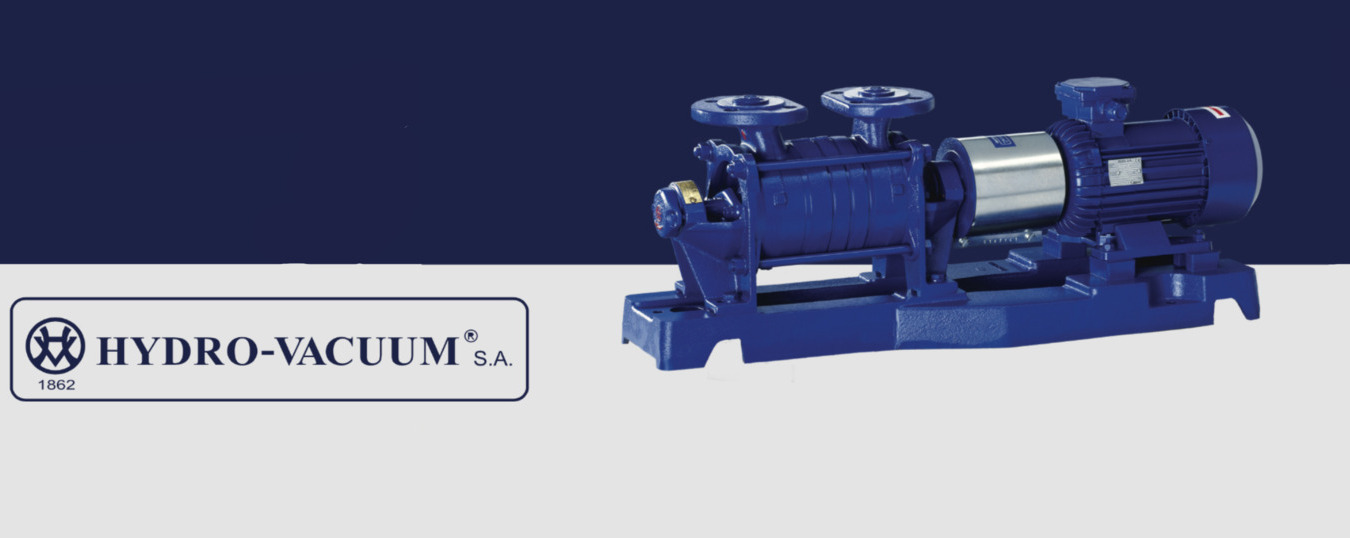

Nazewnictwo pomp samozasysających SKA Hydro-Vacuum – jak odczytać oznaczenie
Nazewnictwo pomp samozasysających SKA Hydro-Vacuum - jak odczytać oznaczenie na tabliczce znamionowej
Czym są pompy samozasysające SKA?
Pompy SKA to pompy samozasysające, wirowe, krążeniowe, z bocznym kanałem pierścieniowym i wirnikiem otwartym, z oferty Hydro-Vacuum S.A. Przeznaczone są do pompowania cieczy w zakresie odporności korozyjnej materiałów użytych na części pompy, z dopuszczalną zawartością zanieczyszczeń stałych nieściernych o wielkości do 0,5 mm w ilościach śladowych. Znajdują zastosowanie przede wszystkim w instalacjach wodociągowych, gospodarstwach indywidualnych oraz w przemyśle.
Pompy mogą pracować z silnikami o częstotliwości 50 lub 60 Hz, co przekłada się na prędkość obrotową odpowiednio 1450 lub 1800 obr/min. W tym artykule wyjaśniamy krok po kroku, jak zbudowane jest oznaczenie fabryczne pompy SKA - czyli ciąg liter i cyfr, który znajdziesz na tabliczce znamionowej i w dokumentacji technicznej pompy.
Dane techniczne pomp SKA w skrócie
| Wydajność | 0,3 - 30 m³/h |
|---|---|
| Wysokość podnoszenia | do 310 m (dla cieczy do +70°C) |
| Temperatura pompowanej cieczy | do 110°C (powyżej +70°C wysokość podnoszenia obniżona o 10%) |
| Gęstość cieczy | do 1300 kg/m³ |
| Lepkość cieczy | do 150 mm²/s |
| Masa | 34,0 - 409,0 kg |
| Moc silnika | 0,55 - 30,0 kW |
| Prędkość obrotowa | 1450 obr/min (50 Hz) / 1800 obr/min (60 Hz) |
| Uszczelnienie wału | sznurowe lub mechaniczne czołowe |
| Dopuszczalne ciśnienie manometryczne | 2,5 MPa (SKA.2); 2,0 MPa dla 1-4 stopni i 3,2 MPa dla 5-8 stopni (pozostałe); 0,8 MPa (kołnierze owalne, 1-4 stopnie) |
Struktura oznaczenia (kodu) pompy SKA
Pełne oznaczenie fabryczne pompy SKA składa się z kilku segmentów, oddzielonych kropkami, z których każdy niesie inną informację o pompie - od grupy klasyfikacyjnej, przez wielkość i liczbę stopni, po wykonanie materiałowe i konstrukcyjne. Poniższy schemat czytamy od lewej do prawej, tak jak zapisane jest oznaczenie na tabliczce znamionowej pompy.
| aa | f | b | cc | d | e e1 e1 e2 | h | iii | k |
|---|---|---|---|---|---|---|---|---|
| SK | A | 2 | 05 | 2 | 1020 | 3 | 103 | 1 |
| grupa klasyfik. | odmiana | typowielkość | typowymiar | wyk. materiałowe | wyk. konstrukcyjne | kompletność | agregacja | kosmetyka |
Wiersz środkowy pokazuje fragmenty przykładowego oznaczenia SKA.2.05.2.1020.3.103.1 - dokładnie pod literą/literami segmentu, którego dotyczą.
Znaczenie poszczególnych segmentów, litera po literze:
aa - grupa klasyfikacyjna - oznaczenie serii pompy, np. „SK”.
f - odmiana wyrobu - A oznacza wykonanie z łożyskiem kulowym po stronie ssącej i tłocznej (odmiana pompy SKA).
b - typowielkość pompy - liczba w zakresie 2 - 8.
cc - typowymiar pompy - liczba stopni (1 - 8), zapisana zawsze dwucyfrowo.
d - wykonanie materiałowe - kod 1 - 6, wg tabeli wykonań materiałowych poniżej.
e e1 e1 e2 - wykonanie konstrukcyjne - e to temperatura pracy (1 = -30°C do +70°C, 2 = +70°C do +110°C), e1 to rodzaj uszczelnienia mechanicznego (kod dwucyfrowy), a e2 to rezerwa (zwykle „0”, „9” dla wykonań specjalnych).
h - kompletność dostaw - wg tabeli kompletności dostaw producenta (np. sama pompa, agregat z silnikiem).
iii - wewnątrzzakładowe oznaczenie agregacji - indywidualny kod przypisania jednostki napędowej, nadawany przez producenta.
k - kosmetyka wyrobu - rodzaj powłoki ochronnej, wg tabeli kosmetyki producenta.
Uwaga: pełne tabele kodów dla segmentów „h” (kompletność dostaw) i „k” (kosmetyka) znajdują się w dalszej części katalogu technicznego producenta i nie są tu odtwarzane w pełnym brzmieniu.
Przykład rozszyfrowania oznaczenia pompy SKA
Producent podaje jako przykład poprawnego oznaczenia pompy kod:
SKA.2.05.2.1020.3.103.1
Zestawiając ten kod ze schematem z poprzedniego punktu (fragment „SK” pod „aa”, „A” pod „f” i tak dalej), rozczytujemy go następująco:
Innymi słowy: SKA.2.05.2.1020.3.103.1 to pompa samozasysająca z serii SK, w odmianie A (łożyska kulowe po obu stronach), o typowielkości 2, złożona z 5 stopni, wykonana materiałowo w wariancie 2 (elementy z brązu cynowego i żeliwa chromowego), przystosowana do pracy w zakresie temperatur -30°C do +70°C, z określonym rodzajem uszczelnienia mechanicznego oraz standardową rezerwą konstrukcyjną, dostarczana w wariancie kompletności 3, z wewnętrznym kodem agregacji 103 i kosmetyką wyrobu oznaczoną jako 1.
Wykonania materiałowe pomp SKA
Pompy SKA produkowane są w sześciu wykonaniach materiałowych, oznaczanych w kodzie pompy cyfrą w segmencie „d”. Dobór wykonania materiałowego zależy od rodzaju i własności korozyjnych pompowanej cieczy.
| Części pompy | d = 1 | d = 2 | d = 3 | d = 4 | d = 5 | d = 6 |
|---|---|---|---|---|---|---|
| Korpusy | żeliwo szare | brąz cynowy | żeliwo szare | żeliwo szare | staliwo węglowe | staliwo austenit. |
| Człony | żeliwo szare | żeliwo chromowe | żeliwo szare | żeliwo chromowe | staliwo węglowe | staliwo austenit. |
| Wirniki | brąz cynowy | brąz cynowy | staliwo węglowe | brąz cynowy | brąz cynowy | staliwo austenit. spec. |
| Wał | stal nierdzewna | stal kwasoodporna | stal nierdzewna | stal kwasoodporna | stal nierdzewna | stal kwasoodporna |
| Uszczelniacze wału | miękkie sznurowe* / mechaniczne czołowe* | |||||
* dobór materiałowy uszczelnień zależy od pompowanego medium.
Dlaczego warto umieć odczytać kod pompy SKA?
- Szybka identyfikacja zamiennika - znając rozkład kodu, łatwo sprawdzisz, czy dana pompa pasuje parametrami (wielkość, liczba stopni) do instalacji, w której ma zastąpić wyeksploatowany model.
- Właściwy dobór materiałowy - segment „d” od razu podpowiada, z jakich materiałów wykonane są kluczowe części pompy, co jest istotne przy pompowaniu cieczy agresywnych chemicznie.
- Poprawny zakres temperatury pracy - segment „e” jasno wskazuje, czy dane wykonanie jest przeznaczone do cieczy zimnych, czy gorących (do 110°C).
- Sprawna komunikacja z serwisem i dostawcą - podając pełne oznaczenie z tabliczki znamionowej, znacznie przyspieszasz identyfikację części zamiennych i wykonania pompy.
FAQ - najczęściej zadawane pytania
Co oznaczają dwie cyfry w segmencie „cc”?
Segment „cc” to typowymiar pompy, czyli liczba stopni (od 1 do 8), zapisana zawsze dwucyfrowo - np. „05” oznacza pompę pięciostopniową.
Gdzie na pompie znajdę jej pełne oznaczenie?
Pełny kod pompy (np. SKA.2.05.2.1020.3.103.1) znajduje się na tabliczce znamionowej umieszczonej na korpusie pompy oraz w dokumentacji technicznej i na dokumencie zakupu.
Czy zakres temperatury pracy (segment „e”) wpływa na wysokość podnoszenia?
Tak. Dla cieczy gorących, w zakresie od +70°C do +110°C (e = 2), wysokość podnoszenia pompy jest obniżona o 10% względem wartości katalogowej podanej dla wykonania standardowego (e = 1, do +70°C).
Ile wynosi gwarancja na pompy Hydro-Vacuum?
Producent udziela 3 lat gwarancji na pompy bez silnika oraz 5 lat gwarancji na kompletne agregaty pompowe (dotyczy wybranych typów pomp).
