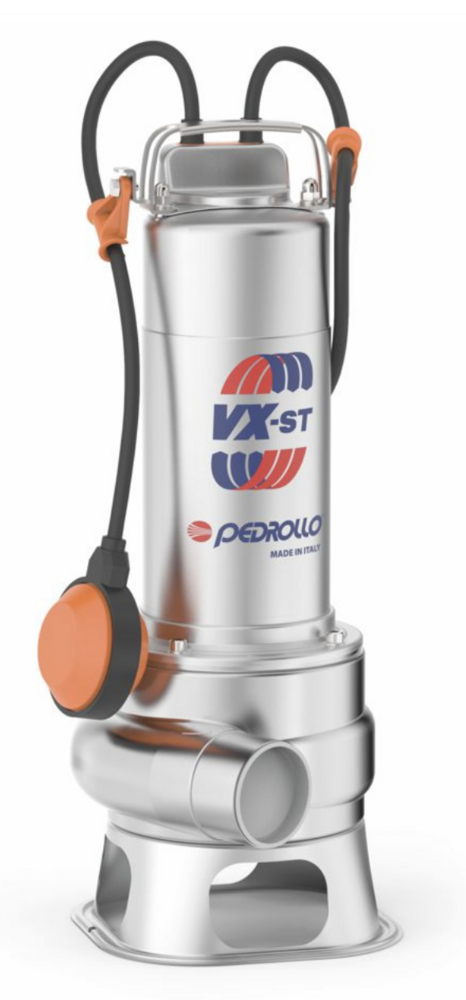

Pompa zatapialna do ścieków VXm 20/50 ST 230V - pompa Pedrollo z wirnikiem VORTEX ze stali nierdzewnej, kabel 10 m
Wydajność do 700 l/min Wysokość podnoszenia do 15 m Wirnik VORTEX ze stali AISI 304 Ciała stałe do Ø 50 mm Wyłącznik pływakowy w zestawie IP X8 Kabel 10 m 3 lata gwarancji
VXm 20/50 ST - najmocniejsza pompa do ścieków z rodziny VX-ST, w całości ze stali nierdzewnej
Model VXm 20/50 ST to jednofazowa (230 V) pompa zatapialna do ścieków marki Pedrollo z serii VORTEX, wykonana w całości ze stali nierdzewnej. To najmocniejszy i najbardziej wydajny wariant rodziny VX-ST - dzięki wirnikowi typu VORTEX pompuje wodę zanieczyszczoną ciałami stałymi o średnicy do 50 mm, osiągając wydajność do 700 l/min i wysokość podnoszenia do 15 m. Pompa dostarczana jest ze standardowym, 10-metrowym kablem zasilającym.
Całkowicie nierdzewna konstrukcja i większe złącze tłoczne 2" sprawiają, że model 20/50 ST dobrze radzi sobie z większymi ilościami ścieków i grubszymi zanieczyszczeniami stałymi niż mniejsze modele z tej samej serii.
Zastosowanie pompy VXm 20/50 ST
Pompa VXm 20/50 ST przeznaczona jest do odprowadzania ścieków w instalacjach domowych, cywilnych i przemysłowych - wszędzie tam, gdzie w pompowanej wodzie obecne są zawieszone ciała stałe. Dzięki wyższej wydajności i większemu przelotowi ciał stałych sprawdza się szczególnie tam, gdzie potrzeba więcej mocy niż w mniejszych modelach VX-ST:
- odwadnianie większych zalanych pomieszczeń, piwnic i podziemnych parkingów,
- pompowanie większych ilości wody zmieszanej z osadami, wód gruntowych i powierzchniowych,
- opróżnianie szamb i odprowadzanie ścieków bytowych z większych gospodarstw,
- myjnie samochodowe i instalacje przemysłowe o podwyższonym zapotrzebowaniu na wydajność.
Wirnik VORTEX - jak działa i jakie ma zalety
Geometria hydrauliczna korpusu spiralnego i wirnika VORTEX jest efektem zaawansowanych obliczeń dynamiki płynów, co przekłada się na wysoką wydajność i sprawność energetyczną. Pompowana ciecz nie przepływa bezpośrednio przez wirnik, lecz jest wprawiana w ruch wirowy - dzięki temu pompa bezpiecznie przetłacza ciała stałe o średnicy do 50 mm, a specjalna geometria kanału skutecznie zapobiega zatykaniu.
Dlaczego warto wybrać VXm 20/50 ST
- Najwyższa wydajność w serii VX-ST - do 700 l/min (42 m³/h).
- Konstrukcja w całości ze stali nierdzewnej - wysoka odporność na korozję i ścieranie.
- Wirnik VORTEX - bezpieczne przetłaczanie ciał stałych do Ø 50 mm bez ryzyka zatykania.
- Złącze tłoczne 2" - większa przepustowość niż w mniejszych modelach VX-ST.
- Wyłącznik pływakowy w zestawie - automatyczne załączanie i wyłączanie pompy.
- Kabel zasilający 10 m pokryty żywicą epoksydową - pełna ochrona przed wilgocią.
- Podwójne uszczelnienie mechaniczne w komorze olejowej - dłuższa żywotność.
- Stopień ochrony IP X8 i klasa izolacji F, zanurzenie do 5 m.
Dane techniczne pompy VXm 20/50 ST
| Model | VXm 20/50 ST (Pedrollo, seria VORTEX) |
| Kod modelu | 48SGV96F2A1U |
| Kod EAN | 8052230087872 |
| Typ pompy | Zatapialna pompa do ścieków, wirnik VORTEX, w całości ze stali nierdzewnej |
| Zasilanie | Jednofazowe, 230 V / 50 Hz |
| Prąd znamionowy | 9,6 A |
| Moc silnika (P2) | 1,5 kW (2 HP) |
| Prędkość obrotowa | 2900 obr/min |
| Maksymalna wydajność | 700 l/min (42 m³/h) |
| Maksymalna wysokość podnoszenia | 15 m |
| Przelot ciał stałych | Ø 50 mm |
| Maksymalna temperatura cieczy | +40°C |
| Maksymalna głębokość zanurzenia | 5 m (przy odpowiedniej długości kabla) |
| Stopień ochrony / izolacja | IP X8 / klasa F |
| Kabel zasilający | 10 m, typ H07 RN-F, pokryty żywicą epoksydową |
| Wyłącznik pływakowy | Tak, w standardzie |
| Złącze tłoczne | 2" (gwint gazowy) |
| Wymiary a / b / c / h / h1 / d | 102 / 96 / 145 / 513 / 107 / 60 mm |
| Waga | 17,9 kg |
| Materiał | Stal nierdzewna AISI 304 (obudowa, wirnik), AISI 431 (wał) |
| Gwarancja | 3 lata |

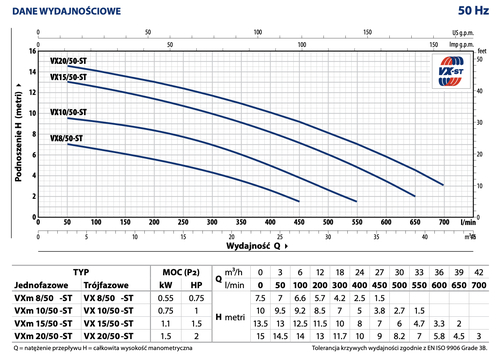

Krzywa wydajności Q/H (50 Hz):
| Wydajność Q [m³/h] | 0 | 3 | 6 | 12 | 18 | 24 | 27 | 30 | 33 | 36 | 39 | 42 |
| Wysokość H [m] | 15 | 14,5 | 14 | 13 | 11,7 | 10 | 9 | 8,2 | 7 | 5,8 | 4,5 | 3 |
Q = natężenie przepływu, H = całkowita wysokość manometryczna. Tolerancja krzywych wydajności zgodnie z EN ISO 9906 Grade 3B.

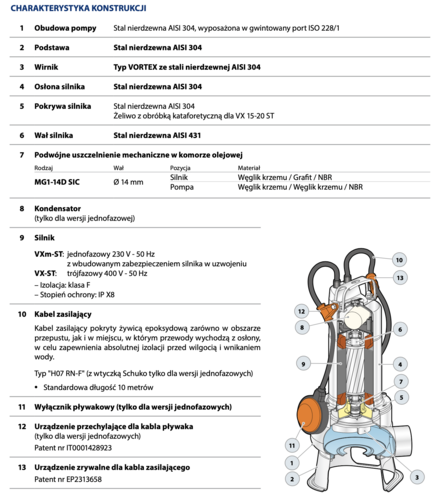

Budowa pompy VXm 20/50 ST
Obudowa, podstawa i wirnik wykonane są ze stali nierdzewnej AISI 304, a wał silnika ze stali nierdzewnej AISI 431. W modelu 20/50 ST pokrywa silnika wykonana jest z żeliwa z obróbką kataforetyczną (dotyczy mocniejszych wersji VX 15-20 ST). Pompa wyposażona jest w podwójne uszczelnienie mechaniczne w komorze olejowej (typ MG1-14D SIC, wał Ø14 mm) oraz kabel zasilający pokryty żywicą epoksydową dla dodatkowej ochrony przed wilgocią.
| Obudowa pompy | Stal nierdzewna AISI 304, gwintowany port ISO 228/1 |
| Podstawa | Stal nierdzewna AISI 304 |
| Wirnik | Typ VORTEX ze stali nierdzewnej AISI 304 |
| Osłona silnika | Stal nierdzewna AISI 304 |
| Pokrywa silnika | Żeliwo z obróbką kataforetyczną (wersje VX 15-20 ST) |
| Wał silnika | Stal nierdzewna AISI 431 |
| Uszczelnienie | Podwójne mechaniczne w komorze olejowej, typ MG1-14D SIC, wał Ø 14 mm |
| Silnik | Jednofazowy 230 V-50 Hz z zabezpieczeniem termicznym w uzwojeniu, izolacja klasy F, IP X8 |
| Kabel zasilający | Typ H07 RN-F, pokryty żywicą epoksydową, 10 m |
Patenty: nr EP2313658 (zrywalne urządzenie dla kabla zasilającego), nr IT0001428923 (urządzenie przechylające dla kabla pływaka).
FAQ - najczęściej zadawane pytania
Do jakich cieczy nadaje się pompa VXm 20/50 ST?
Pompa jest przeznaczona do ścieków i wody zanieczyszczonej zawieszonymi ciałami stałymi o średnicy do 50 mm - np. wody z osadem, wody gruntowej i powierzchniowej oraz ścieków bytowych. Nie jest przeznaczona do cieczy agresywnych chemicznie ani do wody pitnej.
Jaka jest maksymalna wydajność i wysokość podnoszenia VXm 20/50 ST?
Pompa osiąga maksymalną wydajność 700 l/min (42 m³/h) oraz maksymalną wysokość podnoszenia 15 m. Rzeczywiste parametry pracy zależą od punktu pracy na krzywej Q/H.
Jak głęboko można zanurzyć pompę VXm 20/50 ST?
Maksymalna głębokość zanurzenia wynosi 5 m, pod warunkiem zastosowania kabla zasilającego o odpowiedniej długości - w standardzie pompa ma kabel 10-metrowy.
Czy pompa ma wbudowany wyłącznik pływakowy?
Tak, wersja jednofazowa VXm 20/50 ST jest fabrycznie wyposażona w wyłącznik pływakowy, który automatycznie włącza i wyłącza pompę w zależności od poziomu cieczy.
Czy pompa VXm 20/50 ST dostępna jest również w wersji trójfazowej?
Tak, oprócz wersji jednofazowej 230 V dostępny jest odpowiednik trójfazowy - VX 20/50 ST (400 V, bez wbudowanego wyłącznika pływakowego) - o identycznych parametrach hydraulicznych i wymiarach.
Czym VXm 20/50 ST różni się od mniejszych modeli VX-ST, np. VXm 15/35 ST?
VXm 20/50 ST ma większe złącze tłoczne (2" zamiast 1½"), większy przelot ciał stałych (Ø 50 mm zamiast Ø 40 mm), wyższą wydajność (700 l/min zamiast 500 l/min) oraz mocniejszy silnik (1,5 kW zamiast 1,1 kW). Maksymalna wysokość podnoszenia jest podobna dla obu modeli.
Z jakiego materiału wykonana jest pompa?
Obudowa, podstawa, wirnik i osłona silnika wykonane są ze stali nierdzewnej AISI 304, wał silnika ze stali nierdzewnej AISI 431, a pokrywa silnika z żeliwa z obróbką kataforetyczną. Na życzenie dostępny jest również wał ze stali AISI 316L.
Jaka jest maksymalna temperatura pompowanej cieczy?
Pompa może pracować w cieczy o temperaturze do +40°C.
Postaw na najmocniejszą pompę VORTEX z serii VX-ST
VXm 20/50 ST to najbardziej wydajna, w całości nierdzewna pompa do ścieków w tej rodzinie - z wyłącznikiem pływakowym i 10-metrowym kablem w zestawie, gotowa do pracy od razu po podłączeniu.
Dodaj produkt do koszyka lub skontaktuj się z nami, jeśli nie masz pewności, który wariant VX-ST pasuje do Twojej instalacji.
