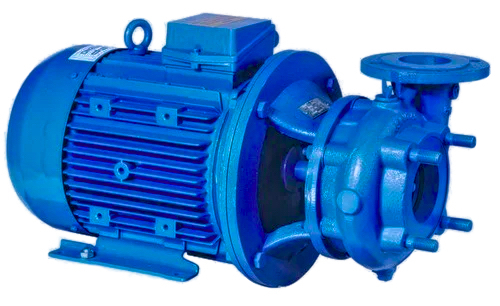

Pompa 80PJMa150 7,5 kW/2900 DS3 (LFP) - jednostopniowa pompa monoblokowa do wody czystej i lekko zanieczyszczonej. Wydajność do ok. 118 m³/h, wysokość podnoszenia do ok. 26,6 m, przyłącza kołnierzowe DN 100 / DN 80, dławnica sznurowa DS3, silnik IE3, zasilanie 3~400/690 V.
Producent: Leszczyńska Fabryka Pomp Moc 7,5 kW 2900 obr/min Przyłącza DN 100 / DN 80 Dławnica sznurowa DS3 Temperatura cieczy do +90°C Zasilanie 3~400/690 V
Produkt na zamówienie - pompa jest produkowana pod zamówienie. Czas realizacji wynosi od 2 do 3 tygodni.
Pompa 80PJMa150 7,5 kW/2900 DS3 to pompa wielkości 80 w typoszeregu PJM Leszczyńskiej Fabryki Pomp - jednostopniowa, monoblokowa pompa wirowa z wirnikiem o średnicy 150 mm, silnikiem 7,5 kW (2900 obr/min) i dławnicą sznurową DS3. Służy do przetłaczania wody czystej i lekko zanieczyszczonej o temperaturze do ok. +90°C przy wydajności do ok. 118 m³/h i wysokości podnoszenia do ok. 26,6 m.
Pompa sprawdza się tam, gdzie potrzebny jest cichy i energooszczędny obieg wody przy bardzo wysokich oporach instalacji i bardzo dużym przepływie: w obiegach grzewczych i chłodniczych, układach cyrkulacji, obiegach technologicznych oraz przy przepompowywaniu wody ze zbiorników. Dzięki konstrukcji monoblokowej wirnik osadzony jest bezpośrednio na wale silnika, więc nie ma sprzęgła, które trzeba osiować. Silnik ma łapy (wykonanie C), dlatego pompę ustawia się na fundamencie lub ramie i przykręca do podłoża, a rurociągi podpiera się tak, aby nie obciążały króćców. Przyłącza kołnierzowe PN6: ssawne DN 100, tłoczne DN 80.
Dane techniczne pompy 80PJMa150 7,5 kW/2900 DS3
| Typ pompy | 80PJMa150 - jednostopniowa, monoblokowa pompa wirowa |
| Numer katalogowy | A104-080-150-16 |
| Kod EAN | 5907533710459 |
| Kod CN | 84137051 |
| Producent | Leszczyńska Fabryka Pomp (LFP) |
| Wydajność maksymalna | ok. 118 m³/h (ok. 1970 l/min) |
| Wysokość podnoszenia maksymalna | ok. 26,6 m |
| Średnica wirnika | 150 mm |
| Moc silnika | 7,5 kW |
| Prędkość obrotowa | 2900 obr/min |
| Zasilanie | trójfazowe 3~400-415/660-690 V, 50 Hz |
| Prąd znamionowy | 13,20 A (400 V) / 7,70 A (690 V) |
| Klasa sprawności silnika | IE3 |
| Sprawność silnika / cos φ | 88,6% / 0,92 |
| Stopień ochrony / klasa izolacji | IP 55 / F |
| Wykonanie | C - silnik na łapach, pompa mocowana do podłoża |
| Przyłącze ssawne i tłoczne | DN 100 / DN 80 - kołnierze okrągłe PN6 (można zamówić oddzielnie) |
| Maksymalne ciśnienie robocze | 0,6 MPa (PN6) |
| Temperatura pompowanej cieczy | od -15°C do +90°C (dławnica DS wg tabeli producenta) |
| Temperatura otoczenia | do +40°C |
| Uszczelnienie wału | dławnica sznurowa DS3 (szczeliwo GRAFLON, tulejka ze stali kwasoodpornej) |
| Wykonanie materiałowe | korpus, pokrywa i wirnik z żeliwa EN-GJL-200, pierścień labiryntu z mosiądzu, zabezpieczenie kataforetyczne |
| Poziom hałasu | ok. 80 dB(A) |
| Wskaźnik MEI | ≥ 0,70 |
| Masa | 109 kg |

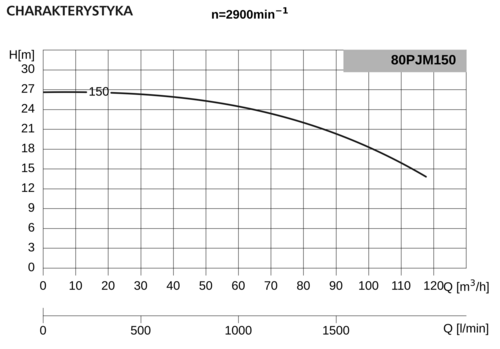

Charakterystyka pracy
Wartości odczytane z krzywej katalogowej dla wody o temperaturze 20°C. Najwyższą sprawność hydrauliczną pompa osiąga przy przepływie ok. 75 m³/h.
| Wydajność Q [m³/h] | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 117,8 |
| Wydajność Q [l/min] | 0 | 167 | 333 | 500 | 667 | 833 | 1000 | 1167 | 1333 | 1500 | 1667 | 1833 | 1963 |
| Wysokość podnoszenia H [m] | 26,65 | 26,65 | 26,55 | 26,3 | 25,9 | 25,3 | 24,45 | 23,4 | 22,05 | 20,35 | 18,3 | 15,95 | 13,85 |
Wartości orientacyjne. Pompa nie powinna pracować z wydajnością mniejszą niż ok. 15% przepływu nominalnego.
Zastosowanie
Ogrzewanie i chłodzenie - obiegi c.o., obiegi wody lodowej, układy klimatyzacji.
Obiegi technologiczne - cyrkulacja wody w instalacjach przemysłowych, chłodzenie maszyn i urządzeń.
Woda gruntowa i studzienna - także z drobnym piaskiem lub wapnem, woda zmiękczona do 90°C.
Przepompowywanie - przetłaczanie wody czystej i lekko zanieczyszczonej między zbiornikami, o pH 5-8.
Uwaga: pompa nie jest samozasysająca. Nie nadaje się do cieczy łatwopalnych i wybuchowych ani do mediów z cząstkami stałymi i długowłóknistymi. Do wody gorącej powyżej 90°C i glikolu lepsza jest wersja z dławnicą mechaniczną DMc, a do olejów i płynów chłodzących wykonanie DSA lub DMcA - dobieramy je na indywidualne zapytanie.
Uszczelnienie DS3 - dławnica sznurowa
Pompa jest wyposażona w dławnicę sznurową DS3: pierścienie szczeliwa GRAFLON dociskane dławikiem z żeliwa EN-GJL-200 do tulejki ochronnej ze stali kwasoodpornej. W cenniku producenta pompy z dławnicą sznurową oznaczane są literą „a” (PJMa). Dławnica sznurowa jest mniej wrażliwa na drobne zanieczyszczenia wody (piasek, osady wapienne) niż dławnica mechaniczna, a jej szczeliwo można wymienić lub dociągnąć bez wymiany całego uszczelnienia.
Co oznacza symbol DS3?
| DS | 3 |
| typ dławnicy | wielkość dławnicy (średnica wałka) |
DS - dławnica sznurowa (szczeliwo pierścieniowe dociskane dławikiem). Drugą opcją w pompach PJM jest dławnica mechaniczna DMc.
3 - wielkość dławnicy (średnica wałka) w skali od 0 do 6. Wielkość zależy od średnicy wałka silnika, na którym osadzony jest wirnik, czyli od wielkości pompy i mocy silnika. W tej pompie wałek silnika ma wielkość W3 (silnik 7,5 kW), dlatego dławnica ma wielkość 3. Ta cyfra jest ważna przy zamawianiu szczeliwa lub części dławnicy na wymianę.
Brak litery po cyfrze - wykonanie standardowe ze szczeliwem GRAFLON. Litera A (DS3A) oznaczałaby dławik z brązu B102 i szczeliwo teflonowe - wykonanie na specjalne zamówienie, m.in. do płynów chłodzących i niektórych olejów.
Praca dławnicy: dławnica sznurowa nie jest całkowicie szczelna - podczas pracy powinna przepuszczać od 2 do 10 kropli na minutę, co smaruje i chłodzi szczeliwo. Przy większym wycieku należy równomiernie dokręcić nakrętki dociskające dławik; gdy wyciek nie maleje przy maksymalnym dociągnięciu, szczeliwo trzeba wymienić.
Ciecze, które można pompować z dławnicą DS
Według tabeli producenta dławnica sznurowa DS jest zalecana do następujących cieczy:
| Pompowana ciecz | Maks. temperatura / uwagi |
| Woda gruntowa | do 90°C |
| Woda zmiękczona | do 90°C |
| Woda zawierająca piasek | - |
| Woda wapienna | - |
| Woda słonawa | do 40°C, pH > 6,5 |
Do wody gorącej powyżej 90°C (woda kotłowa, obiegi c.o. do 120°C), kondensatu i glikolu producent zaleca dławnicę mechaniczną DMc - taka sama pompa jest dostępna w wersji z dławnicą mechaniczną. Do olejów i płynów chłodzących dobieramy wykonanie DSA lub DMcA na indywidualne zapytanie.
Wysokość ssania
Przy pracy ze ssaniem pompa wymaga zalania, a na końcu przewodu ssącego należy zamontować kosz ssący z zaworem zwrotnym. Minimalna średnica przewodu ssącego wynosi 100 mm. Maksymalna geometryczna wysokość ssania zależy od temperatury wody:
| Temperatura wody | 20°C | 40°C | 60°C | 80°C | 100°C | 120°C |
| Wysokość ssania Hs [m] | 6,2 | 5,7 | 4,5 | 1,7 | -3,7 | -13,4 |
Wartość ujemna oznacza, że pompa wymaga napływu: poziom wody musi być o podaną wartość wyżej niż oś króćca ssącego. Rzeczywistą wysokość ssania należy dodatkowo pomniejszyć o opory przewodu ssącego i zapas bezpieczeństwa 0,5 m.

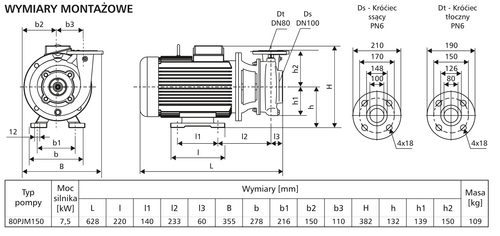

Wymiary montażowe
| Wymiar | L | l | l1 | l2 | l3 | B | b | b1 | b2 | b3 | H | h | h1 | h2 |
| [mm] | 628 | 220 | 140 | 233 | 60 | 355 | 278 | 216 | 150 | 110 | 382 | 132 | 139 | 150 |
L - długość całkowita, B - szerokość, H - wysokość całkowita, h - wysokość osi króćca ssącego; l, l1 oraz b, b1 - wymiary i rozstaw łap silnika do mocowania pompy. Kołnierz ssawny DN 100 PN6: średnica zewnętrzna 210 mm, rozstaw otworów 170 mm, 4 otwory Ø18 mm. Kołnierz tłoczny DN 80 PN6: średnica zewnętrzna 190 mm, rozstaw otworów 150 mm, 4 otwory Ø18 mm.
Montaż i eksploatacja
- Pozycja pracy - wyłącznie z wałem poziomym; pompa w wykonaniu C ustawiana na łapach silnika i przykręcana do fundamentu lub ramy. Rurociągi należy podeprzeć niezależnie od pompy.
- Armatura - zawory odcinające przed i za pompą, zawór zwrotny za króćcem tłocznym.
- Rozruch - przed uruchomieniem zalać pompę i odpowietrzyć; nigdy nie uruchamiać na sucho. Wał powinien obracać się w prawo, patrząc od strony wentylatora.
- Zabezpieczenie elektryczne - silnik trójfazowy wymaga wyłącznika silnikowego; zalecany wyłącznik różnicowo-prądowy i zabezpieczenie przed zanikiem fazy. Dopuszczalne do 12 włączeń na godzinę.
- Dławnica sznurowa - wyciek od 2 do 10 kropli na minutę jest prawidłowy. Przy większym należy równomiernie dokręcić nakrętki dławika; nie dociągać zbyt mocno, bo szczeliwo się przegrzewa.
- Żywotność - przy pompowaniu czystej wody do 100 tys. godzin pracy (maks. 20 lat).
Zakres dostawy
Pompa kompletna z silnikiem, instrukcja obsługi i karta gwarancyjna.
FAQ
Czy pompę 80PJMa150 można zasilić z gniazdka 230 V?
Nie. Silnik jest trójfazowy na napięcie 3~400/690 V i wymaga zasilania z sieci trójfazowej 400 V (uzwojenie połączone w trójkąt). Pompa może pracować z przetwornicą częstotliwości.
Czym różni się 80PJMa150 od 80PJMa140?
80PJMa150 ma większy wirnik (150 mm zamiast 140 mm) i silnik 7,5 kW (zamiast 5,5 kW). Osiąga ok. 26,6 m wysokości podnoszenia (zamiast 23,6 m) i do ok. 118 m³/h przepływu (zamiast 108 m³/h). Kołnierze PN6 i dławnica DS3 są takie same, pompa jest dłuższa o 36 mm (628 mm) i cięższa o 12 kg (109 kg).
Czym różni się dławnica sznurowa DS od mechanicznej DMc?
Dławnica sznurowa lepiej znosi wodę z drobnym piaskiem i osadami, a szczeliwo można dociągnąć lub wymienić na miejscu. Podczas pracy przepuszcza jednak od 2 do 10 kropli na minutę i wymaga okresowej kontroli. Dławnica mechaniczna DMc jest bezobsługowa (do 2 kropli na minutę) i jest zalecana do wody gorącej do 120°C oraz glikolu. Ta sama pompa jest dostępna w obu wersjach.
Czy mogę dokupić części zamienne?
Części zamienne (szczeliwo i części dławnicy, wirnik, pierścień labiryntu) dobieramy na indywidualne zapytanie. Podaj pełne oznaczenie pompy z tabliczki znamionowej: 80PJMa150 DS3 7,5 kW 2900 min-1 (nr katalogowy A104-080-150-16).
Nie masz pewności, czy 80PJMa150 wystarczy?
Podaj nam pompowaną ciecz, jej temperaturę oraz wymaganą wydajność i wysokość podnoszenia - sprawdzimy, czy pompa 80PJMa150 7,5 kW/2900 DS3 jest właściwym wyborem, czy lepiej sprawdzi się inna wielkość z typoszeregu PJM lub inne wykonanie dławnicy.
Więcej o budowie pomp PJM i doborze uszczelnień przeczytasz w naszym poradniku: pompy PJM - zastosowanie, budowa i dobór uszczelnienia.
