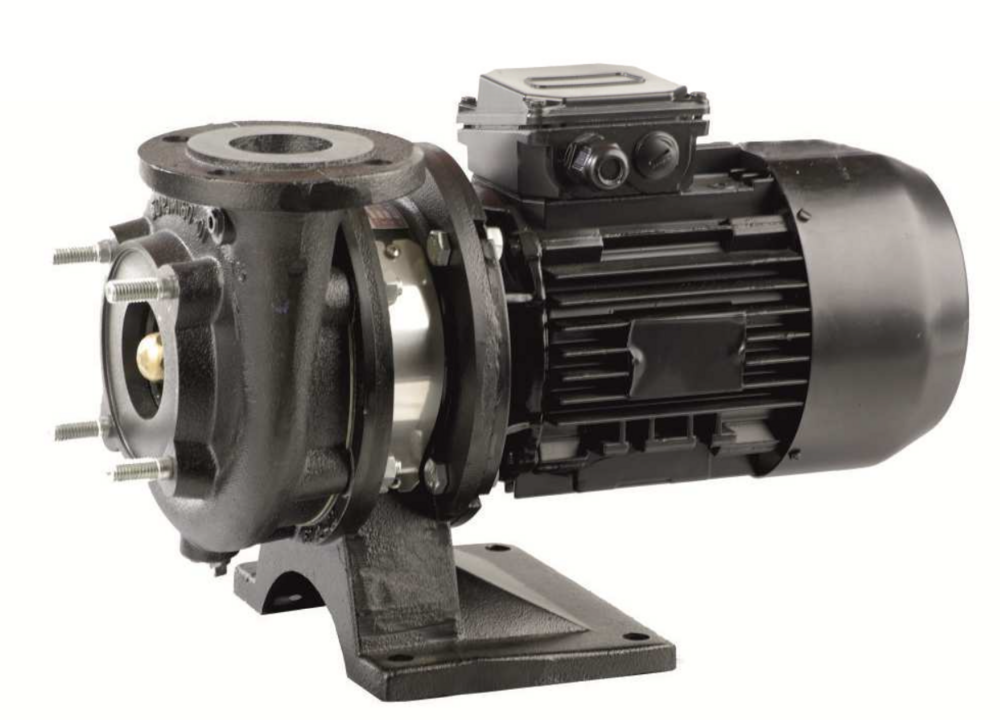

Pompa 40PJMa100 0,55 kW/2900 DS1 (LFP) - jednostopniowa pompa monoblokowa do wody czystej i lekko zanieczyszczonej. Wydajność do ok. 18 m³/h, wysokość podnoszenia do ok. 12,4 m, przyłącza G 1½", dławnica sznurowa DS1, silnik IE2, zasilanie 3~230/400 V.
Producent: Leszczyńska Fabryka Pomp Moc 0,55 kW 2900 obr/min Przyłącza G 1½" Dławnica sznurowa DS1 Temperatura cieczy do +90°C Zasilanie 3~230/400 V
Produkt na zamówienie - pompa jest produkowana pod zamówienie. Czas realizacji wynosi od 2 do 3 tygodni.
Pompa 40PJMa100 0,55 kW/2900 DS1 to pompa wielkości 40 w typoszeregu PJM Leszczyńskiej Fabryki Pomp - jednostopniowa, monoblokowa pompa wirowa z wirnikiem o średnicy 100 mm, silnikiem 0,55 kW (2900 obr/min) i dławnicą sznurową DS1. Służy do przetłaczania wody czystej i lekko zanieczyszczonej o temperaturze do ok. +90°C przy wydajności do ok. 18 m³/h i wysokości podnoszenia do ok. 12,4 m.
Pompa sprawdza się tam, gdzie potrzebny jest cichy i energooszczędny obieg wody przy średnich oporach instalacji i dużym przepływie: w obiegach grzewczych i chłodniczych, układach cyrkulacji, obiegach technologicznych oraz przy przepompowywaniu wody ze zbiorników. Dzięki konstrukcji monoblokowej wirnik osadzony jest bezpośrednio na wale silnika, więc nie ma sprzęgła, które trzeba osiować. Pompa jest montowana bezpośrednio na rurociągu. Przyłącza kołnierzowe z gwintem G 1½".
Dane techniczne pompy 40PJMa100 0,55 kW/2900 DS1
| Typ pompy | 40PJMa100 - jednostopniowa, monoblokowa pompa wirowa |
| Numer katalogowy | A104-040-100-15 |
| Kod EAN | 5907533719179 |
| Kod CN | 84137051 |
| Producent | Leszczyńska Fabryka Pomp (LFP) |
| Wydajność maksymalna | ok. 18 m³/h (ok. 300 l/min) |
| Wysokość podnoszenia maksymalna | ok. 12,4 m |
| Średnica wirnika | 100 mm |
| Moc silnika | 0,55 kW |
| Prędkość obrotowa | 2900 obr/min |
| Zasilanie | trójfazowe 3~230-240/400-415 V, 50 Hz |
| Prąd znamionowy | 2,35 A (230 V) / 1,35 A (400 V) |
| Klasa sprawności silnika | IE2 |
| Sprawność silnika / cos φ | 75% / 0,82 |
| Stopień ochrony / klasa izolacji | IP 54 / B lub F |
| Wykonanie | A - pompa montowana na rurociągu |
| Przyłącze ssawne i tłoczne | G 1½" / G 1½" - kołnierze owalne gwintowane PN6 (można zamówić oddzielnie) |
| Maksymalne ciśnienie robocze | 0,6 MPa (PN6) |
| Temperatura pompowanej cieczy | od -15°C do +90°C (dławnica DS wg tabeli producenta) |
| Temperatura otoczenia | do +40°C |
| Uszczelnienie wału | dławnica sznurowa DS1 (szczeliwo GRAFLON, tulejka ze stali kwasoodpornej) |
| Wykonanie materiałowe | korpus, pokrywa i wirnik z żeliwa EN-GJL-200, pierścień labiryntu z mosiądzu, zabezpieczenie kataforetyczne |
| Poziom hałasu | ok. 60 dB(A) |
| Wskaźnik MEI | ≥ 0,63 |
| Masa | 16 kg |

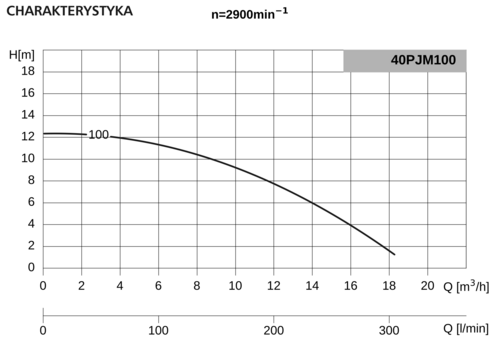

Charakterystyka pracy
Wartości odczytane z krzywej katalogowej dla wody o temperaturze 20°C. Najwyższą sprawność hydrauliczną pompa osiąga przy przepływie ok. 9,5 m³/h.
| Wydajność Q [m³/h] | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| Wydajność Q [l/min] | 0 | 33 | 67 | 100 | 133 | 167 | 200 | 233 | 267 | 300 |
| Wysokość podnoszenia H [m] | 12,35 | 12,3 | 11,9 | 11,35 | 10,45 | 9,25 | 7,75 | 6,0 | 3,9 | 1,6 |
Wartości orientacyjne. Pompa nie powinna pracować z wydajnością mniejszą niż ok. 15% przepływu nominalnego.
Zastosowanie
Ogrzewanie i chłodzenie - obiegi c.o., obiegi wody lodowej, układy klimatyzacji.
Obiegi technologiczne - cyrkulacja wody w instalacjach przemysłowych, chłodzenie maszyn i urządzeń.
Woda gruntowa i studzienna - także z drobnym piaskiem lub wapnem, woda zmiękczona do 90°C.
Przepompowywanie - przetłaczanie wody czystej i lekko zanieczyszczonej między zbiornikami, o pH 5-8.
Uwaga: pompa nie jest samozasysająca. Nie nadaje się do cieczy łatwopalnych i wybuchowych ani do mediów z cząstkami stałymi i długowłóknistymi. Do wody gorącej powyżej 90°C i glikolu lepsza jest wersja z dławnicą mechaniczną DMc, a do olejów i płynów chłodzących wykonanie DSA lub DMcA - dobieramy je na indywidualne zapytanie.
Uszczelnienie DS1 - dławnica sznurowa
Pompa jest wyposażona w dławnicę sznurową DS1: pierścienie szczeliwa GRAFLON dociskane dławikiem z żeliwa EN-GJL-200 do tulejki ochronnej ze stali kwasoodpornej. W cenniku producenta pompy z dławnicą sznurową oznaczane są literą „a” (PJMa). Dławnica sznurowa jest mniej wrażliwa na drobne zanieczyszczenia wody (piasek, osady wapienne) niż dławnica mechaniczna, a jej szczeliwo można wymienić lub dociągnąć bez wymiany całego uszczelnienia.
Co oznacza symbol DS1?
| DS | 1 |
| typ dławnicy | wielkość dławnicy (średnica wałka) |
DS - dławnica sznurowa (szczeliwo pierścieniowe dociskane dławikiem). Drugą opcją w pompach PJM jest dławnica mechaniczna DMc.
1 - wielkość dławnicy (średnica wałka) w skali od 0 do 6. Wielkość zależy od średnicy wałka silnika, na którym osadzony jest wirnik, czyli od wielkości pompy i mocy silnika. W tej pompie wałek silnika ma wielkość W1 (silnik 0,55 kW), dlatego dławnica ma wielkość 1. Ta cyfra jest ważna przy zamawianiu szczeliwa lub części dławnicy na wymianę.
Brak litery po cyfrze - wykonanie standardowe ze szczeliwem GRAFLON. Litera A (DS1A) oznaczałaby dławik z brązu B102 i szczeliwo teflonowe - wykonanie na specjalne zamówienie, m.in. do płynów chłodzących i niektórych olejów.
Praca dławnicy: dławnica sznurowa nie jest całkowicie szczelna - podczas pracy powinna przepuszczać od 2 do 10 kropli na minutę, co smaruje i chłodzi szczeliwo. Przy większym wycieku należy równomiernie dokręcić nakrętki dociskające dławik; gdy wyciek nie maleje przy maksymalnym dociągnięciu, szczeliwo trzeba wymienić.
Ciecze, które można pompować z dławnicą DS
Według tabeli producenta dławnica sznurowa DS jest zalecana do następujących cieczy:
| Pompowana ciecz | Maks. temperatura / uwagi |
| Woda gruntowa | do 90°C |
| Woda zmiękczona | do 90°C |
| Woda zawierająca piasek | - |
| Woda wapienna | - |
| Woda słonawa | do 40°C, pH > 6,5 |
Do wody gorącej powyżej 90°C (woda kotłowa, obiegi c.o. do 120°C), kondensatu i glikolu producent zaleca dławnicę mechaniczną DMc - taka sama pompa jest dostępna w wersji z dławnicą mechaniczną. Do olejów i płynów chłodzących dobieramy wykonanie DSA lub DMcA na indywidualne zapytanie.
Wysokość ssania
Przy pracy ze ssaniem pompa wymaga zalania, a na końcu przewodu ssącego należy zamontować kosz ssący z zaworem zwrotnym. Minimalna średnica przewodu ssącego wynosi 40 mm. Maksymalna geometryczna wysokość ssania zależy od temperatury wody:
| Temperatura wody | 20°C | 40°C | 60°C | 80°C | 100°C | 120°C |
| Wysokość ssania Hs [m] | 6,5 | 6,5 | 5,5 | 2,7 | -2,7 | -12,4 |
Wartość ujemna oznacza, że pompa wymaga napływu: poziom wody musi być o podaną wartość wyżej niż oś króćca ssącego. Rzeczywistą wysokość ssania należy dodatkowo pomniejszyć o opory przewodu ssącego i zapas bezpieczeństwa 0,5 m.

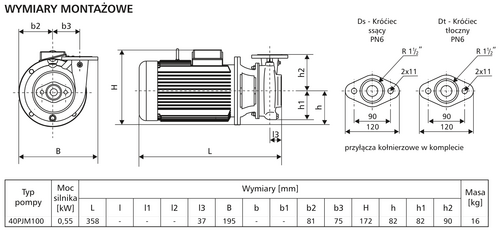

Wymiary montażowe
| Wymiar | L | l3 | B | b2 | b3 | H | h | h1 | h2 |
| [mm] | 358 | 37 | 195 | 81 | 75 | 172 | 82 | 82 | 90 |
L - długość całkowita, B - szerokość, H - wysokość całkowita, h - wysokość osi króćca ssącego. Kołnierze owalne: rozstaw otworów 90 mm, szerokość 120 mm, 2 otwory Ø11 mm.
Montaż i eksploatacja
- Pozycja pracy - wyłącznie z wałem poziomym; pompa w wykonaniu A montowana bezpośrednio na instalacji, bez przykręcania do podłoża.
- Armatura - zawory odcinające przed i za pompą, zawór zwrotny za króćcem tłocznym.
- Rozruch - przed uruchomieniem zalać pompę i odpowietrzyć; nigdy nie uruchamiać na sucho. Wał powinien obracać się w prawo, patrząc od strony wentylatora.
- Zabezpieczenie elektryczne - silnik trójfazowy wymaga wyłącznika silnikowego; zalecany wyłącznik różnicowo-prądowy i zabezpieczenie przed zanikiem fazy. Dopuszczalne do 30 włączeń na godzinę.
- Dławnica sznurowa - wyciek od 2 do 10 kropli na minutę jest prawidłowy. Przy większym należy równomiernie dokręcić nakrętki dławika; nie dociągać zbyt mocno, bo szczeliwo się przegrzewa.
- Żywotność - przy pompowaniu czystej wody do 100 tys. godzin pracy (maks. 20 lat).
Zakres dostawy
Pompa kompletna z silnikiem, instrukcja obsługi i karta gwarancyjna.
FAQ
Czy pompę 40PJMa100 można zasilić z gniazdka 230 V?
Nie. Silnik jest trójfazowy (3~230/400 V). Do sieci jednofazowej potrzebny jest falownik 1~230 V / 3~230 V - pompa może pracować z przetwornicą częstotliwości.
Którą wersję 40PJMa100 wybrać: 0,55 kW czy 0,75 kW?
Obie wersje mają ten sam wirnik 100 mm i tę samą charakterystykę Q-H (do ok. 12,4 m i ok. 18 m³/h). Różnią się mocą silnika: wersja 0,75 kW ma większy zapas mocy, co przydaje się np. przy pompowaniu cieczy o większej gęstości lub lepkości, a wersja 0,55 kW jest tańsza. Jeśli nie masz pewności, którą wybrać, podaj nam punkt pracy - dobierzemy właściwą wersję. Wymiary montażowe i masa obu wersji są takie same (L 358 mm, 16 kg).
Czym różni się dławnica sznurowa DS od mechanicznej DMc?
Dławnica sznurowa lepiej znosi wodę z drobnym piaskiem i osadami, a szczeliwo można dociągnąć lub wymienić na miejscu. Podczas pracy przepuszcza jednak od 2 do 10 kropli na minutę i wymaga okresowej kontroli. Dławnica mechaniczna DMc jest bezobsługowa (do 2 kropli na minutę) i jest zalecana do wody gorącej do 120°C oraz glikolu. Ta sama pompa jest dostępna w obu wersjach.
Czy mogę dokupić części zamienne?
Części zamienne (szczeliwo i części dławnicy, wirnik, pierścień labiryntu) dobieramy na indywidualne zapytanie. Podaj pełne oznaczenie pompy z tabliczki znamionowej: 40PJMa100 DS1 0,55 kW 2900 min-1 (nr katalogowy A104-040-100-15).
Nie masz pewności, czy 40PJMa100 wystarczy?
Podaj nam pompowaną ciecz, jej temperaturę oraz wymaganą wydajność i wysokość podnoszenia - sprawdzimy, czy pompa 40PJMa100 0,55 kW/2900 DS1 jest właściwym wyborem, czy lepiej sprawdzi się inna wielkość z typoszeregu PJM lub inne wykonanie dławnicy.
Więcej o budowie pomp PJM i doborze uszczelnień przeczytasz w naszym poradniku: pompy PJM - zastosowanie, budowa i dobór uszczelnienia.
