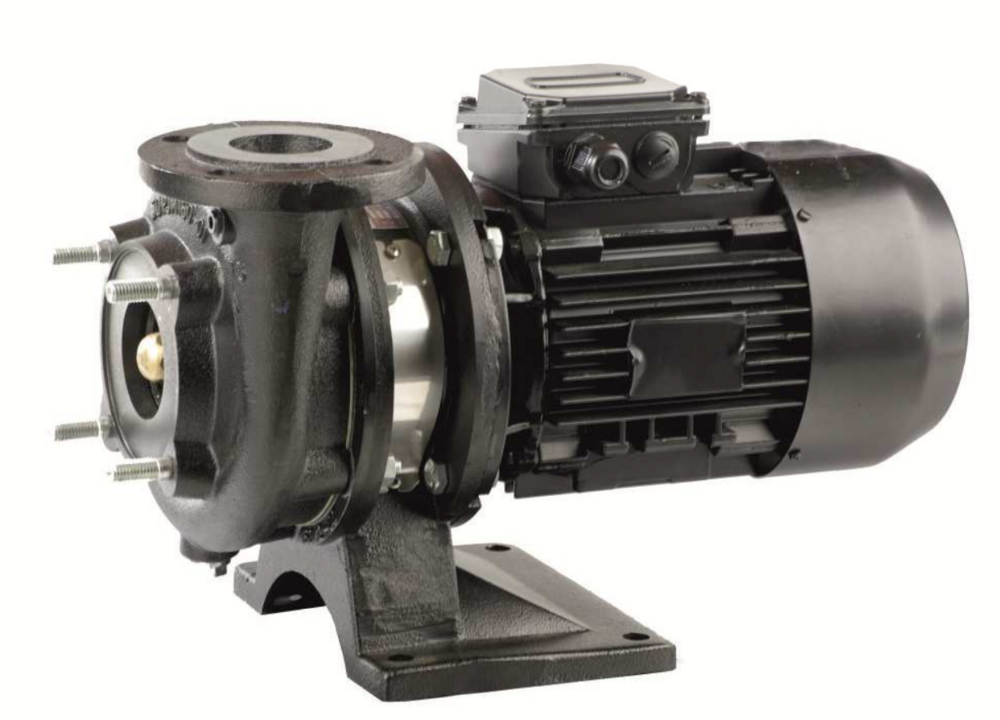

Pompa 80PJM230 3,0 kW/1400 DMc4 (LFP) - jednostopniowa pompa monoblokowa do wody czystej i gorącej do 120°C. Wydajność do ok. 95 m³/h, wysokość podnoszenia do ok. 16,5 m, przyłącza kołnierzowe DN100 / DN80, dławnica mechaniczna DMc4, silnik IE3, zasilanie 3~400 V.
Producent: Leszczyńska Fabryka Pomp Moc 3,0 kW 1400 obr/min Przyłącza DN100 / DN80 Dławnica mechaniczna DMc4 Temperatura cieczy do +120°C Zasilanie 3~400 V
Produkt na zamówienie - pompa jest produkowana pod zamówienie. Czas realizacji wynosi od 2 do 3 tygodni.
Pompa 80PJM230 3,0 kW/1400 DMc4 to pompa wielkości 80 (kołnierz ssawny DN100, tłoczny DN80) w typoszeregu PJM Leszczyńskiej Fabryki Pomp - jednostopniowa, monoblokowa pompa wirowa z wirnikiem o średnicy 230 mm, silnikiem 3,0 kW (1400 obr/min) i standardową dławnicą mechaniczną DMc4. Służy do przetłaczania wody czystej i lekko zanieczyszczonej o temperaturze do +120°C przy wydajności do ok. 95 m³/h i wysokości podnoszenia do ok. 16,5 m.
Pompa sprawdza się tam, gdzie potrzebny jest cichy i energooszczędny obieg wody lub glikolu przy wysokich oporach instalacji i bardzo dużym przepływie: w obiegach grzewczych i chłodniczych, układach cyrkulacji, obiegach technologicznych oraz przy przepompowywaniu wody ze zbiorników. Dzięki konstrukcji monoblokowej wirnik osadzony jest bezpośrednio na wale silnika, więc nie ma sprzęgła, które trzeba osiować. Pompa jest montowana bezpośrednio na rurociągu. Przyłącza kołnierzowe DN100 (ssanie) i DN80 (tłoczenie), PN16.
Dane techniczne pompy 80PJM230 3,0 kW/1400 DMc4
| Typ pompy | 80PJM230 - jednostopniowa, monoblokowa pompa wirowa |
| Numer katalogowy | A101-080-230-03 |
| Kod EAN | 5907533706834 |
| Kod CN | 84137051 |
| Producent | Leszczyńska Fabryka Pomp (LFP) |
| Wydajność maksymalna | ok. 95 m³/h (ok. 1580 l/min) |
| Wysokość podnoszenia maksymalna | ok. 16,5 m |
| Średnica wirnika | 230 mm |
| Moc silnika | 3,0 kW |
| Prędkość obrotowa | 1400 obr/min (znamionowo 1450 min-1) |
| Zasilanie | trójfazowe 3~400-415 V, 50 Hz |
| Prąd znamionowy | 6,80 A (400 V) |
| Klasa sprawności silnika | IE3 |
| Sprawność silnika / cos φ | 85,5% / 0,75 |
| Stopień ochrony / klasa izolacji | IP 54 / B lub F |
| Wykonanie | A - pompa montowana na rurociągu |
| Przyłącze ssawne i tłoczne | DN100 / DN80 - kołnierze okrągłe PN16 (można zamówić oddzielnie) |
| Maksymalne ciśnienie robocze | 1,6 MPa (PN16) |
| Temperatura pompowanej cieczy | od -15°C do +120°C |
| Temperatura otoczenia | do +40°C |
| Uszczelnienie wału | dławnica mechaniczna DMc4 (EPDM, grafit / węglik krzemu) |
| Wykonanie materiałowe | korpus, pokrywa i wirnik z żeliwa EN-GJL-200, pierścień labiryntu z mosiądzu, zabezpieczenie kataforetyczne |
| Poziom hałasu | ok. 66 dB(A) |
| Wskaźnik MEI | ≥ 0,70 |
| Masa | 97 kg |

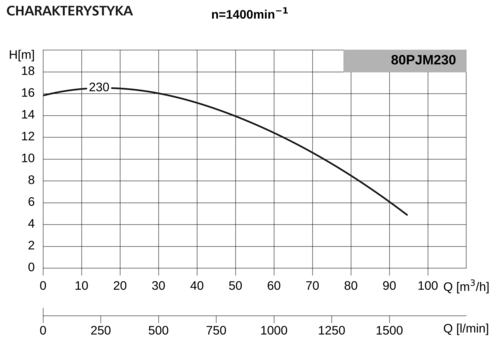

Charakterystyka pracy
Wartości odczytane z krzywej katalogowej dla wody o temperaturze 20°C. Najwyższą sprawność hydrauliczną pompa osiąga przy przepływie ok. 50 m³/h.
| Wydajność Q [m³/h] | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 95 |
| Wydajność Q [l/min] | 0 | 167 | 333 | 500 | 667 | 833 | 1000 | 1167 | 1333 | 1500 | 1583 |
| Wysokość podnoszenia H [m] | 15,85 | 16,45 | 16,5 | 16,1 | 15,15 | 13,9 | 12,4 | 10,6 | 8,5 | 6,1 | 4,9 |
Wartości orientacyjne. Pompa nie powinna pracować z wydajnością mniejszą niż ok. 15% przepływu nominalnego.
Zastosowanie
Ogrzewanie i chłodzenie - obiegi c.o., obiegi wody lodowej i glikolu (do 40% z dławnicą DMc), układy klimatyzacji.
Obiegi technologiczne - cyrkulacja wody w instalacjach przemysłowych, chłodzenie maszyn i urządzeń.
Woda gorąca i kondensat - woda kotłowa i gorąca do 120°C, kondensat do 90°C.
Przepompowywanie - przetłaczanie wody czystej i lekko zanieczyszczonej między zbiornikami, o pH 5-8.
Uwaga: pompa nie jest samozasysająca. Nie nadaje się do cieczy łatwopalnych i wybuchowych ani do mediów z cząstkami stałymi i długowłóknistymi. Do olejów, emulsji, wody z chlorem lub piaskiem potrzebne jest inne wykonanie dławnicy (DMcA, DMcB lub DMcC) - dobieramy je na indywidualne zapytanie.
Uszczelnienie DMc4 - do czego się nadaje?
Pompa jest wyposażona w standardową dławnicę mechaniczną DMc4 - wielkość dławnicy (średnica wałka) 4: mieszek z EPDM i para cierna grafit impregnowany żywicą / węglik krzemu (C/SiC). Uszczelnienie jest bezobsługowe - dopuszczalny przeciek nie przekracza 2 kropli na minutę.
Co oznacza symbol DMc4?
| DMc | 4 |
| typ dławnicy | wielkość dławnicy (średnica wałka) |
DMc - dławnica mechaniczna (uszczelnienie mechaniczne czołowe). Drugą opcją w pompach PJM jest dławnica sznurowa DS.
4 - wielkość dławnicy (średnica wałka) w skali od 0 do 6. Wielkość zależy od średnicy wałka silnika, na którym osadzony jest wirnik, czyli od wielkości pompy i mocy silnika. W tej pompie wałek silnika ma wielkość W4 (silnik 3,0 kW), dlatego dławnica ma wielkość 4. Ta cyfra jest ważna przy zamawianiu dławnicy na wymianę: uszczelnienie musi mieć tę samą wielkość.
Brak litery po cyfrze - wykonanie standardowe: elastomer EPDM i para cierna grafit / węglik krzemu. Litery A, B lub C oznaczałyby inne wykonanie materiałowe (DMc4A, DMc4B, DMc4C) - np. z elastomerem VITON do olejów lub z twardą parą SiC/SiC do wody z piaskiem.
Przeznaczenie: czysta i niezamulona woda (także gorąca, do 120°C chwilowo), media nietłuste, nieagresywne i bez ściernych zanieczyszczeń, pH 5-8, glikol o stężeniu do 40%. Zakres pracy uszczelnienia: od -40°C do +120°C.
Ciecze, które można pompować z dławnicą DMc
Według tabeli producenta standardowa dławnica DMc jest zalecana do następujących cieczy:
| Pompowana ciecz | Maks. temperatura / stężenie |
| Woda gorąca | do 120°C |
| Woda kotłowa | do 120°C |
| Kondensat | do 90°C |
| Woda zmiękczona | do 90°C |
| Woda gruntowa | do 90°C |
| Glikol | do 40% |
| Węglan potasu | do 20%, do 50°C |
| Węglan sodu | do 2%, do 20°C |
| Wodorowęglan potasu | do 20%, do 20°C |
| Wodorowęglan sodu | do 100%, do 20°C |
Do innych cieczy (oleje, woda basenowa i z chlorem, woda z piaskiem, glikol powyżej 40%) potrzebne jest inne wykonanie dławnicy - dobieramy je na indywidualne zapytanie.
Wysokość ssania
Przy pracy ze ssaniem pompa wymaga zalania, a na końcu przewodu ssącego należy zamontować kosz ssący z zaworem zwrotnym. Minimalna średnica przewodu ssącego wynosi 100 mm. Maksymalna geometryczna wysokość ssania zależy od temperatury wody:
| Temperatura wody | 20°C | 40°C | 60°C | 80°C | 100°C | 120°C |
| Wysokość ssania Hs [m] | 6,7 | 6,2 | 5,0 | 2,2 | -3,2 | -12,9 |
Wartość ujemna oznacza, że pompa wymaga napływu: poziom wody musi być o podaną wartość wyżej niż oś króćca ssącego. Rzeczywistą wysokość ssania należy dodatkowo pomniejszyć o opory przewodu ssącego i zapas bezpieczeństwa 0,5 m.

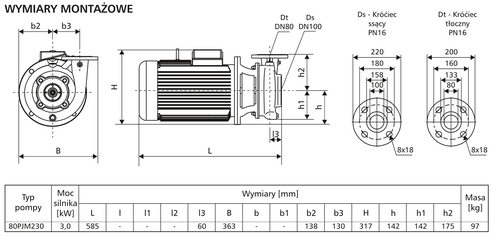

Wymiary montażowe
| Wymiar | L | l3 | B | b2 | b3 | H | h | h1 | h2 |
| [mm] | 585 | 60 | 363 | 138 | 130 | 317 | 142 | 142 | 175 |
L - długość całkowita, B - szerokość, H - wysokość całkowita, h - wysokość osi króćca ssącego. Kołnierze okrągłe PN16: ssawny DN100 - średnica zewnętrzna 220 mm, rozstaw otworów 180 mm, 8 otworów Ø18 mm; tłoczny DN80 - średnica zewnętrzna 200 mm, rozstaw otworów 160 mm, 8 otworów Ø18 mm.
Montaż i eksploatacja
- Pozycja pracy - wyłącznie z wałem poziomym; pompa w wykonaniu A montowana bezpośrednio na instalacji, bez przykręcania do podłoża.
- Armatura - zawory odcinające przed i za pompą, zawór zwrotny za króćcem tłocznym.
- Rozruch - przed uruchomieniem zalać pompę i odpowietrzyć; nigdy nie uruchamiać na sucho. Wał powinien obracać się w prawo, patrząc od strony wentylatora.
- Zabezpieczenie elektryczne - silnik trójfazowy wymaga wyłącznika silnikowego; zalecany wyłącznik różnicowo-prądowy i zabezpieczenie przed zanikiem fazy. Dopuszczalne do 20 włączeń na godzinę.
- Żywotność - przy pompowaniu czystej wody do 100 tys. godzin pracy (maks. 20 lat).
Zakres dostawy
Pompa kompletna z silnikiem, instrukcja obsługi i karta gwarancyjna.
FAQ
Czy pompę 80PJM230 można zasilić z gniazdka 230 V?
Nie. Silnik jest trójfazowy na napięcie 3~400 V i wymaga zasilania z sieci trójfazowej 400 V. Pompa może pracować z przetwornicą częstotliwości.
Czym różni się 80PJM230 od 80PJM215?
80PJM230 ma większy wirnik (230 mm zamiast 215 mm), przy tym samym silniku 3,0 kW. Osiąga ok. 16,5 m wysokości podnoszenia (zamiast 14,1 m) i do ok. 95 m³/h przepływu (zamiast 88 m³/h). Kołnierze PN16 i dławnica DMc4 są takie same, pompa jest cięższa o 1 kg (97 kg).
Czy pompa nadaje się do glikolu?
Tak, standardowa dławnica DMc4 jest przeznaczona do glikolu o stężeniu do 40%. Przy stężeniu do 50% zalecane jest wykonanie DMcA. Przy większej lepkości cieczy trzeba sprawdzić, czy moc silnika jest wystarczająca.
Czy mogę dokupić części zamienne?
Części zamienne (dławnicę, wirnik, pierścień labiryntu) dobieramy na indywidualne zapytanie. Podaj pełne oznaczenie pompy z tabliczki znamionowej: 80PJM230 DMc4 3,0 kW 1400 min-1 (nr katalogowy A101-080-230-03).
Nie masz pewności, czy 80PJM230 wystarczy?
Podaj nam pompowaną ciecz, jej temperaturę oraz wymaganą wydajność i wysokość podnoszenia - sprawdzimy, czy pompa 80PJM230 3,0 kW/1400 DMc4 jest właściwym wyborem, czy lepiej sprawdzi się inna wielkość z typoszeregu PJM lub inne wykonanie dławnicy.
Więcej o budowie pomp PJM i doborze uszczelnień przeczytasz w naszym poradniku: pompy PJM - zastosowanie, budowa i dobór uszczelnienia.
