Pompa PWM 20/40-70K 130 EXPERIA3 LFP – tryby H i S, panel dotykowy
Pompa obiegowa PWM 20/40-70K 130 EXPERIA3 LFP - elektroniczna pompa PWM z panelem dotykowym
Pompa obiegowa PWM EXPERIA3 20/40-70K - krótka charakterystyka
Pompa obiegowa PWM EXPERIA3 20/40-70K to elektroniczna pompa cyrkulacyjna produkcji Leszczyńskiej Fabryki Pomp (LFP), sterowana sygnałem PWM w dwóch dedykowanych trybach pracy - trybie ogrzewania H oraz trybie solarnym S. Dzięki temu pompa PWM EXPERIA3 automatycznie dopasowuje prędkość obrotową do sygnału sterującego z kotła lub regulatora solarnego, zapewniając wysoką sprawność i niskie zużycie energii już od 4 W.
Jeśli szukasz pompy obiegowej PWM, która precyzyjnie reaguje na sygnał sterujący z automatyki grzewczej lub solarnej - EXPERIA3 20/40-70K to rozwiązanie stworzone właśnie do tego zadania.
Uniwersalne zastosowanie pompy PWM EXPERIA3 20/40-70K
Pompa obiegowa PWM EXPERIA3 przeznaczona jest do wymuszania obiegu cieczy w systemach grzewczych i idealnie sprawdza się również w instalacjach solarnych. Może być stosowana zarówno w instalacjach nowych, jak i istniejących, o zmiennym lub stałym przepływie.
Pompa cyrkulacyjna PWM EXPERIA3 20/40-70K znajduje zastosowanie w:
- domowych instalacjach centralnego ogrzewania (CO) ze zmiennym natężeniem przepływu, np. z grzejnikami regulowanymi termostatem,
- instalacjach solarnych sterowanych sygnałem PWM z regulatora solarnego (tryb PWM S),
- instalacjach charakteryzujących się niskimi przepływami i znacznymi skokami temperatury tłoczonej cieczy,
- przemysłowych instalacjach cieplnych oraz instalacjach wentylacyjnych,
- układach z czystą wodą oraz z mieszaniną wody i glikolu (do 30%).
Zakres temperatury czynnika wynosi od +2°C do +110°C (dokładny zakres zależy od temperatury otoczenia - patrz tabela w danych technicznych), co czyni pompę obiegową PWM EXPERIA3 wszechstronnym rozwiązaniem zarówno do ogrzewania, jak i do instalacji solarnych.
Sterowanie PWM - dwa tryby pracy: H i S
Najważniejszą cechą modelu EXPERIA3 20/40-70K jest sterowanie sygnałem PWM, dostępne w dwóch dedykowanych trybach. Dzięki temu pompa PWM może być podłączona bezpośrednio do sterownika kotła grzewczego lub regulatora instalacji solarnej i automatycznie zmieniać prędkość obrotową zgodnie z otrzymywanym sygnałem.
Tryb ogrzewania H (PWM H)
W trybie PWM H pompa obiegowa PWM reaguje na sygnał wejściowy w sposób typowy dla instalacji grzewczych: przy sygnale poniżej 5% pracuje z maksymalną prędkością, w zakresie 6-85% prędkość zmniejsza się liniowo do minimum, a przy sygnale powyżej 94% pompa przechodzi w stan gotowości. W przypadku przerwania kabla sygnałowego pompa PWM EXPERIA3 automatycznie przyspiesza do maksymalnej prędkości, co zabezpiecza instalację grzewczą przed przegrzaniem.
Tryb solarny S (PWM S)
W trybie PWM S, dedykowanym instalacjom solarnym, logika działania jest odwrotna: przy sygnale poniżej 7% pompa pozostaje zatrzymana (stan gotowości), a prędkość obrotowa rośnie liniowo wraz ze wzrostem sygnału wejściowego, osiągając maksimum powyżej 95%. Jeśli kabel sygnałowy zostanie odłączony, pompa obiegowa PWM w trybie solarnym zatrzymuje się - co jest zachowaniem bezpiecznym dla kolektorów słonecznych podczas awarii sterowania.
Pompa PWM EXPERIA3 przekazuje również sygnał sprzężenia zwrotnego, informujący m.in. o stanie gotowości, zablokowaniu wirnika, suchobiegu czy nieprawidłowym napięciu zasilania, co ułatwia diagnostykę instalacji.
Zaawansowane technologie w pompie EXPERIA3 20/40-70K
Panel dotykowy - intuicyjna obsługa
Nowoczesny dotykowy panel sterujący pompy obiegowej PWM EXPERIA3 pozwala na szybki wybór trybu pracy oraz intuicyjną kontrolę aktualnego stanu urządzenia.
Mokry wirnik i ceramiczne łożyska
Pompa PWM EXPERIA3 wyposażona jest w bezdławnicowy silnik z mokrym wirnikiem, synchroniczny z magnesem trwałym, o bezstopniowej samoregulacji prędkości obrotowej. Ceramiczny wał i łożyska oraz podwójna izolacja drutu nawojowego (stojan ze stali chromowo-niklowej) przekładają się na długą żywotność urządzenia. Wirnik jest zamknięty i kompozytowy, a korpus pompy bezdławnicowej ma króćce o jednakowej średnicy.

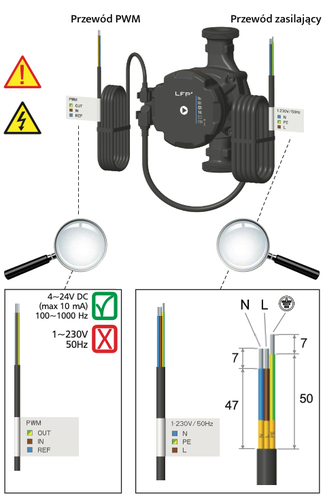

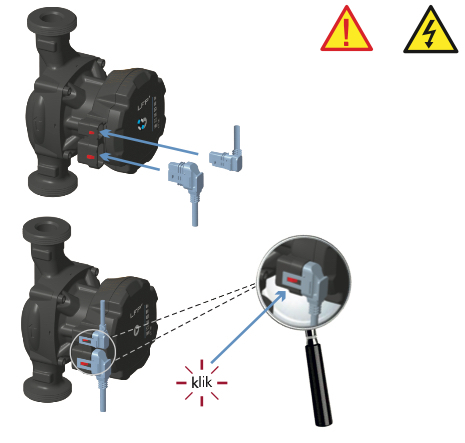

Wtyczka smart plug i kable w zestawie
Pompa obiegowa PWM EXPERIA3 20/40-70K posiada wtyczkę smart plug oraz 2-metrowy kabel przyłączeniowy i 2-metrowy kabel PWM, zakończone wtyczkami kątowymi, gotowe do podłączenia bezpośrednio do pompy - bez konieczności dokupowania dodatkowego okablowania.
Niskie zużycie energii
Dzięki elektronicznej regulacji prędkości pompa PWM EXPERIA3 zużywa od zaledwie 4 W, co przekłada się na realne oszczędności w rachunkach za energię elektryczną oraz współczynnik EEI ≤ 0,19.

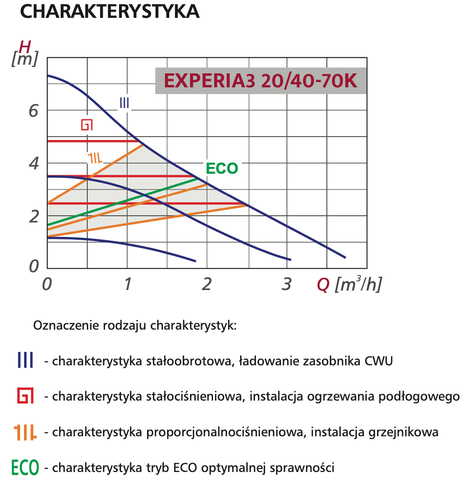

Tryby regulacji pompy obiegowej PWM EXPERIA3
Poza sterowaniem sygnałem PWM, pompa PWM EXPERIA3 20/40-70K oferuje również trzy klasyczne typy regulacji oraz dodatkowy tryb ECO:
- Charakterystyka stałoobrotowa - dedykowana do ładowania zasobnika CWU,
- Charakterystyka stałociśnieniowa - dedykowana do instalacji ogrzewania podłogowego,
- Charakterystyka proporcjonalnociśnieniowa - dedykowana do instalacji grzejnikowej,
- Tryb ECO - dodatkowa charakterystyka optymalnej sprawności.
Dzięki tej elastyczności pompa obiegowa PWM EXPERIA3 20/40-70K sprawdzi się zarówno w instalacjach sterowanych automatyką kotła, jak i w klasycznych układach bez zewnętrznego sygnału PWM.
Najważniejsze zalety pompy PWM EXPERIA3 20/40-70K
- Sterowanie PWM w dwóch trybach - tryb ogrzewania H i tryb solarny S.
- Kabel 2m + kabel PWM w zestawie - zakończone wtyczkami kątowymi, gotowe do podłączenia.
- Panel dotykowy - sterowanie przyjazne użytkownikowi.
- Cztery tryby regulacji - stałoobrotowa, stałociśnieniowa, proporcjonalnociśnieniowa i ECO.
- Niskie zużycie energii - od 4 W, współczynnik EEI ≤ 0,19.
- Ceramiczny wał i łożyska - długa żywotność i cicha praca (<43 dB(A)).
- Praca z glikolem do 30% - elastyczność w instalacjach solarnych i grzewczych.
- Szeroki zakres temperatur - od +2°C do +110°C.
- Krótka długość montażowa 130 mm - wygodna wymiana istniejącej pompy 3/4″ bez przeróbek instalacji.
- Polska produkcja - Leszczyńska Fabryka Pomp (LFP).
Dane techniczne pompy obiegowej PWM EXPERIA3 20/40-70K
| Model | EXPERIA3 20/40-70K |
|---|---|
| Numer katalogowy | A091-020-07-01 |
| Kod EAN | 5907533720007 |
| Producent | Leszczyńska Fabryka Pomp (LFP) |
| Typ pompy | Elektroniczna pompa obiegowa PWM, bezdławnicowa |
| Sterowanie | Sygnał PWM - tryb H (ogrzewanie) i tryb S (solarny) |
| Przyłącze / długość montażowa | G1 1/4″ (rura 3/4″) - 130 mm (wykonanie K) |
| Maksymalna wysokość podnoszenia | 7 m |
| Maksymalna wydajność | ok. 3 m³/h (zależnie od charakterystyki pracy) |
| Ciśnienie robocze | 1,0 MPa (10 bar) |
| Zakres temperatury czynnika | od +2°C do +110°C (Klasa TF:110) |
| Zakres temperatury otoczenia | 0°C do +40°C |
| Maksymalna zawartość glikolu | 30% |
| Zasilanie | 1~230-240 V, 50/60 Hz |
| Pobór mocy P1 (min-maks.) | 4-45 W |
| Pobór prądu I (min-maks.) | 0,04-0,21 A |
| Współczynnik EEI | ≤ 0,19 |
| Poziom hałasu | < 43 dB(A) |
| Klasa izolacji / stopień ochrony | H / IP44 |
| Obsługa | Panel dotykowy |
| Masa | 1,5 kg |
| Kable w zestawie | Kabel przyłączeniowy 2m + kabel PWM 2m, wtyczki kątowe |
| Gwarancja | 3 lata |
Dopuszczalna temperatura czynnika zależy od temperatury otoczenia:
| Temperatura otoczenia [°C] | 0 | 10 | 20 | 30 | 35 | 40 |
|---|---|---|---|---|---|---|
| Min. temp. cieczy [°C] | 2 | 10 | 20 | 30 | 35 | 40 |
| Maks. temp. cieczy [°C] | 100 | 100 | 100 | 100 | 90 | 70 |
Zawartość opakowania
W komplecie z pompą obiegową PWM EXPERIA3 20/40-70K otrzymasz:
- pompę obiegową PWM LFP EXPERIA3 20/40-70K,
- 2-metrowy kabel przyłączeniowy zakończony wtyczką kątową,
- 2-metrowy kabel PWM zakończony wtyczką kątową,
- wtyczkę smart plug,
- instrukcję obsługi z kartą gwarancyjną.

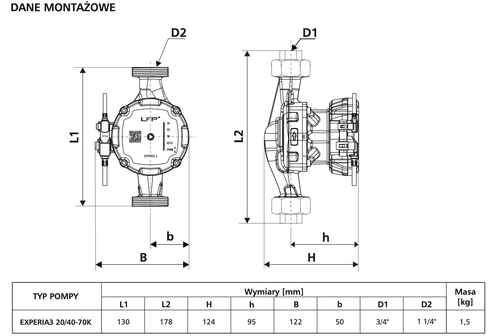

Prosty montaż w miejsce dotychczasowej pompy 3/4″
Pompa obiegowa PWM EXPERIA3 20/40-70K ma długość montażową 130 mm i przyłącze G1 1/4″ (rura 3/4″), dzięki czemu wymiana starszej pompy 3/4″ na nowy, elektroniczny model PWM EXPERIA3 jest szybka i nie wymaga ingerencji w rurarz.
Dla kogo pompa obiegowa PWM EXPERIA3 20/40-70K?
Pompa PWM EXPERIA3 20/40-70K to idealny wybór dla:
- właścicieli domów jednorodzinnych modernizujących instalację CO lub instalację solarną,
- instalatorów poszukujących niezawodnej, elektronicznej pompy PWM do przyłącza 3/4″,
- użytkowników kolektorów słonecznych potrzebujących pompy z dedykowanym trybem solarnym S,
- osób poszukujących pompy obiegowej PWM o niskim zużyciu energii i cichej pracy.
FAQ - najczęściej zadawane pytania
Czym różni się tryb PWM H od trybu PWM S?
Tryb H przeznaczony jest do instalacji ogrzewania - pompa PWM startuje z maksymalną prędkością i zwalnia wraz ze wzrostem sygnału PWM. Tryb S jest dedykowany instalacjom solarnym - działa odwrotnie: pompa startuje zatrzymana i przyspiesza wraz ze wzrostem sygnału PWM.
Czy do pompy PWM EXPERIA3 20/40-70K potrzebne są dodatkowe kable?
Nie. W zestawie znajduje się 2-metrowy kabel przyłączeniowy oraz 2-metrowy kabel PWM, oba zakończone wtyczkami kątowymi gotowymi do podłączenia do pompy.
Jakie przyłącze ma pompa PWM EXPERIA3 20/40-70K?
EXPERIA3 20/40-70K ma przyłącze G1 1/4″ (rura 3/4″) i długość montażową 130 mm, co pozwala zamontować ją w miejscu typowej pompy 3/4″ bez wymiany złączek.
Czy pompa PWM EXPERIA3 działa bez sygnału PWM z kotła?
Tak. Poza sterowaniem sygnałem PWM (tryb H i S) pompa obiegowa PWM EXPERIA3 oferuje również charakterystykę stałoobrotową, stałociśnieniową, proporcjonalnociśnieniową oraz tryb ECO, wybierane z poziomu panelu dotykowego.
Jaką maksymalną zawartość glikolu toleruje pompa PWM EXPERIA3?
Pompa obiegowa PWM EXPERIA3 może pracować z mieszaniną wody i glikolu o zawartości do 30%, co pozwala stosować ją w instalacjach solarnych zabezpieczonych przed zamarzaniem.
