Pompa obiegowa 100POe60B MEGA1+ – drugi wariant w typoszeregu DN100, wersja PN10
Kołnierz DN100 PN10 Wysokość podnoszenia 6 m Wydajność ok. 55 m³/h Atest PZH – do CWU -10°C do +110°C
Krok wyżej od najniższego wariantu DN100, w klasie PN10

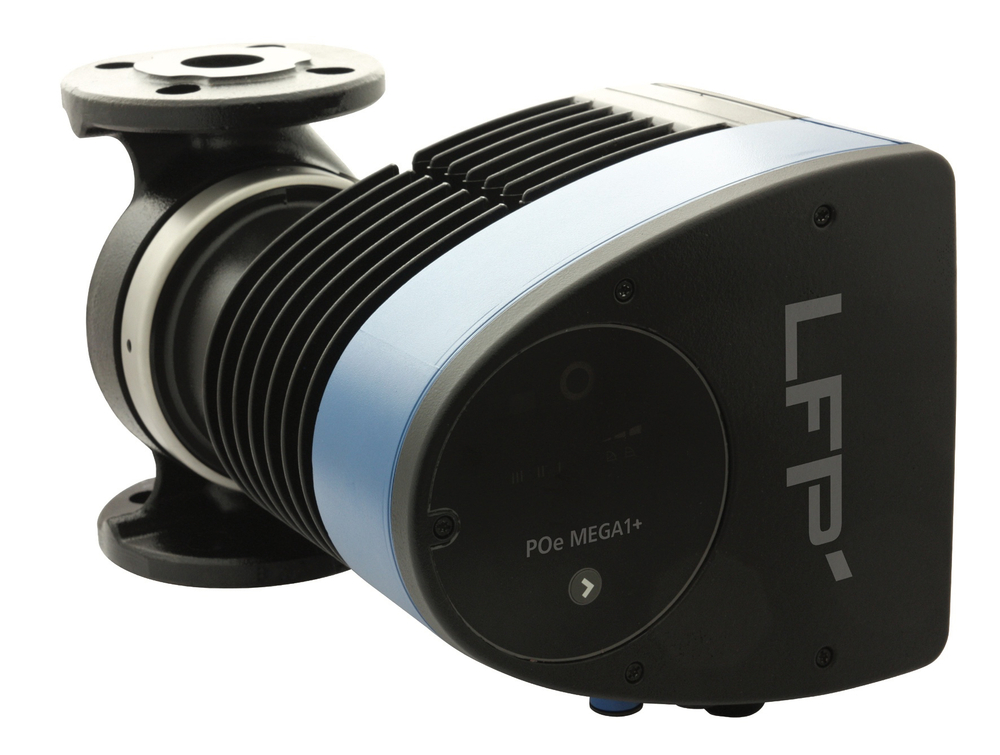

Pompa obiegowa 100POe60B MEGA1+ to kołnierzowa pompa Leszczyńskiej Fabryki Pomp (LFP) z przyłączem DN100 w klasie ciśnienia PN10 – odpowiednik 100POe60A w klasie PN10, drugi wariant w typoszeregu DN100 (40/60/80/100/120). Osiąga maksymalną wysokość podnoszenia 6 metrów przy bardzo dużej maksymalnej wydajności.
Pompa przetłacza czystą wodę pozbawioną ciał stałych, zanieczyszczeń włóknistych i olejów mineralnych. Sprawdza się w dużych instalacjach centralnego ogrzewania, węzłach cieplnych, przemysłowych układach cieplnych oraz systemach wentylacji i klimatyzacji – szczególnie tam, gdzie ciśnienie robocze instalacji przekracza zakres klasy PN6.
Wersja A czy B? Kluczowa różnica na przyłączu DN100
Tak jak na przyłączu DN80, również na DN100 LFP nie oferuje uniwersalnego korpusu A/B, znanego z mniejszych przyłączy kołnierzowych DN32–DN65. Zamiast tego każdy wariant wysokości podnoszenia (40/60/80/100/120) występuje jako dwa osobne, fizycznie różne produkty:
- wersja A – korpus kołnierzowy w klasie PN6 (ciśnienie robocze do 6 bar), do instalacji o niższym ciśnieniu roboczym,
- wersja B – korpus kołnierzowy w klasie PN10 (ciśnienie robocze do 10 bar), do instalacji wymagających wyższego ciśnienia roboczego – to model opisany na tej stronie.

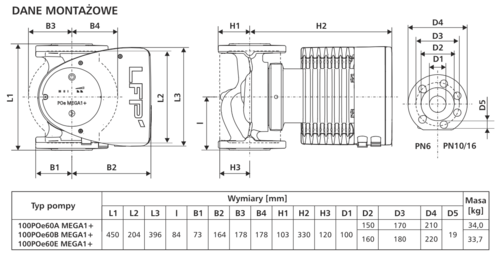

Obie wersje mają identyczny silnik, elektronikę i parametry hydrauliczne (ta sama wysokość podnoszenia i wydajność) – różnią się wyłącznie korpusem kołnierzowym, wymiarami kołnierza (D3/D4/D5) i nieznacznie masą. Przy zamawianiu trzeba więc zawsze sprawdzić klasę ciśnienia własnej instalacji i wybrać odpowiednią literę – pomyłka między A a B oznacza niepasujący kołnierz.
Gdzie sprawdzi się 100POe60B?
Nieco wyższa wysokość podnoszenia niż w najmniejszym wariancie DN100, w połączeniu z bardzo dużym przekrojem przyłącza, sprawia, że 100POe60B MEGA1+ radzi sobie z instalacjami wymagającymi ogromnego przepływu, również tymi pracującymi pod wyższym ciśnieniem:
- dużych instalacji centralnego ogrzewania (CO) o umiarkowanych oporach hydraulicznych i bardzo dużym zapotrzebowaniu na przepływ, pracujących pod wyższym ciśnieniem
- węzłów cieplnych i systemów z buforami energii o bardzo dużej pojemności
- rozdzielaczy przemysłowych i instalacji technologicznych na dużych średnicach klasy PN10
- rozbudowanych systemów wentylacji i klimatyzacji
- instalacji ciepłej wody użytkowej (CWU) – dzięki posiadanemu atestowi PZH
Zakres temperatury czynnika roboczego wynosi od -10°C do +110°C, a maksymalne ciśnienie robocze sięga 1,0 MPa (10 bar).
Sterowanie i automatyka pompy MEGA1+
Tak jak pozostałe modele serii POe MEGA1+, 100POe60B zbudowany jest na systemie Grundfos i samoczynnie dobiera punkt pracy do zmiennego natężenia przepływu w instalacji.
Panel dotykowy i 8 wskaźników LED
Sterowanie odbywa się z poziomu panelu dotykowego, a 8 wskaźników świetlnych na bieżąco pokazuje aktualny tryb pracy urządzenia.
Termoizolacja w zestawie
Fabryczne okładziny termiczne ograniczają ubytek ciepła z korpusu pompy – istotne przy pracy ciągłej w dużych instalacjach.
Korpus kołnierzowy PN10
100POe60B to wersja przeznaczona do instalacji w klasie PN10 (ciśnienie robocze do 10 bar). Jeśli Twoja instalacja pracuje w klasie PN6, sprawdź odpowiadający jej wariant 100POe60A.
Atest PZH
Wszystkie pompy z serii MEGA1+, w tym 100POe60B, posiadają atest higieniczny PZH, dzięki czemu mogą pracować również w obiegu ciepłej wody użytkowej, a nie tylko w instalacji CO.

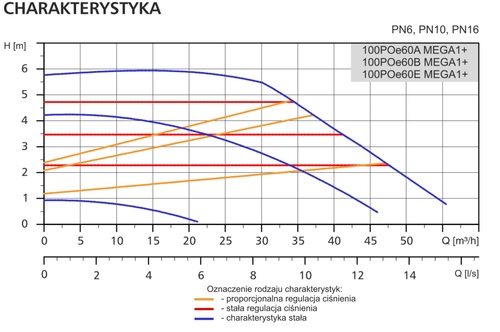

Trzy tryby pracy
- Charakterystyka stała – praca jak w klasycznej pompie 3-biegowej.
- Stała regulacja ciśnienia – niezmienna wysokość podnoszenia niezależnie od przepływu.
- Proporcjonalna regulacja ciśnienia – wysokość podnoszenia rośnie wraz z przepływem, dla najlepszej efektywności energetycznej.
Dlaczego warto wybrać 100POe60B MEGA1+
- Bardzo duże przyłącze DN100 – do instalacji o ogromnym przepływie.
- Korpus PN10 – dopasowany do instalacji o ciśnieniu roboczym do 10 bar.
- Atest PZH – możliwość pracy w instalacji CWU.
- Panel dotykowy i 8 wskaźników LED – czytelna informacja o trybie pracy.
- Trzy tryby regulacji – dopasowanie do charakteru instalacji.
- Termoizolacja w zestawie – mniejsze straty ciepła.
- Praca z glikolem do 50% – kompatybilność z dużymi pompami ciepła.
Parametry techniczne
| Model | 100POe60B MEGA1+ |
| Producent | Leszczyńska Fabryka Pomp (LFP) |
| Przyłącze | DN100, kołnierzowe, PN10 |
| Długość montażowa (rozstaw kołnierzy) | 450 mm |
| Maksymalna wysokość podnoszenia | 6 m |
| Maksymalna wydajność | ok. 55 m³/h |
| System sterowania | Grundfos |
| Zasilanie | 1×230 V, 50/60 Hz |
| Pobór mocy P1 (min./maks.) | 25,6–708 W (maks. prąd 3,13 A) |
| Współczynnik EEI | EEI ≤ 0,19 |
| Stopień ochrony / klasa izolacji | IPX4D / F |
| Zakres temperatury czynnika | od -10°C do +110°C |
| Maksymalna zawartość glikolu | 50% |
| Tryby pracy | Charakterystyka stała / Stała regulacja ciśnienia / Proporcjonalna regulacja ciśnienia |
| Obsługa | Panel dotykowy, 8 wskaźników LED |
| Termoizolacja | Tak – osłona termiczna w zestawie |
| Masa | 33,7 kg |
| Atest higieniczny | Tak – atest PZH, dopuszczenie do pracy z ciepłą wodą użytkową (CWU) |
Co znajdziesz w opakowaniu
Zestaw z pompą 100POe60B MEGA1+ obejmuje:
- pompę obiegową LFP 100POe60B,
- osłonę termiczną,
- gniazdo/wtyczkę przyłączeniową,
- komplet uszczelek kołnierzowych,
- instrukcję obsługi z kartą gwarancyjną.
Bezpośredni zamiennik dla pomp DN100 PN10
100POe60B MEGA1+ to sprawdzony zamiennik i odpowiednik popularnych pomp w tym segmencie. Model zastępuje m.in.:
- Grundfos MAGNA1 100-60 F PN10,
- Wilo Stratos MAXO 100/0,5-6 PN10.
Komu polecamy ten model?
- instalatorom projektującym duże instalacje CO na kołnierzu DN100 klasy PN10,
- właścicielom dużych obiektów komercyjnych i przemysłowych z bardzo dużym zapotrzebowaniem na przepływ, pracujących pod wyższym ciśnieniem,
- projektantom węzłów cieplnych i rozdzielaczy przemysłowych na dużych średnicach klasy PN10,
- użytkownikom instalacji CWU szukającym wydajnej pompy z atestem PZH,
- osobom szukającym zamiennika Grundfos MAGNA1 100-60 F lub Wilo Stratos MAXO 100/0,5-6 klasy PN10.
Pytania i odpowiedzi
Czym różni się 100POe60B od 100POe60A?
Na przyłączu DN100 klasy PN6 i PN10 mają osobne korpusy kołnierzowe – 100POe60B to wersja PN10 (do 10 bar), a 100POe60A to odpowiednik w klasie PN6. Silnik, elektronika i parametry hydrauliczne są identyczne w obu wersjach – różni je wyłącznie korpus kołnierzowy i wymiary kołnierza.
Czym różni się 100POe60B od 100POe40B?
100POe60B ma wyższą maksymalną wysokość podnoszenia (6 m wobec 4 m w 100POe40B) – drugi wariant w typoszeregu DN100 (40/60/80/100/120), zaraz powyżej najniższego 100POe40B. Oba mają ten sam kołnierz i identyczny rozstaw 450 mm.
Czy nadaje się do ciepłej wody użytkowej?
Tak. Dzięki atestowi PZH 100POe60B MEGA1+ może pracować również w instalacji CWU, a nie tylko w obiegu centralnego ogrzewania.
Czy zastąpi pompę Grundfos MAGNA1 100-60 F PN10?
Tak – 100POe60B MEGA1+ jest bezpośrednim zamiennikiem Grundfos MAGNA1 100-60 F PN10, przy identycznej długości montażowej 450 mm.
Ogromny przepływ na DN100 PN10 – 100POe60B MEGA1+
6 m wysokości podnoszenia, bardzo duża wydajność, korpus PN10 i atest PZH – pompa LFP 100POe60B MEGA1+ to sprawdzony wybór do dużych instalacji na przyłączu DN100 pracujących pod wyższym ciśnieniem.
Dodaj produkt do koszyka lub skontaktuj się z naszymi doradcami, jeśli nie masz pewności, który wariant – A czy B – pasuje do Twojej instalacji.
100POe60B MEGA1+ na tle Grundfos MAGNA1 100-60 F PN10 i Wilo Stratos MAXO 100/0,5-6 PN10
Poniższa tabela zestawia parametry montażowe i elektryczne 100POe60B MEGA1+ z kartami katalogowymi dwóch najbliższych odpowiedników w tym segmencie. Tak jak w wersji PN6, karta Wilo podaje inny rozstaw kołnierzy (360 mm) niż LFP i Grundfos (450 mm) – przy wymianie na ten model trzeba to uwzględnić.
| Parametr | LFP 100POe60B MEGA1+ | Grundfos MAGNA1 100-60 F PN10 | Wilo Stratos MAXO 100/0,5-6 PN10 |
| Numer katalogowy | A069-100-060-05 | 99221444 | 2164603 |
| Przyłącze | DN100, kołnierzowe PN10 | DN100, kołnierzowe PN10 | DN100, kołnierzowe PN10 |
| Długość montażowa | 450 mm | 450 mm | 360 mm |
| Maks. wysokość podnoszenia | 6 m | 6 m | 8,4 m |
| Maks. wydajność | ok. 55 m³/h | ok. 55 m³/h | 64,5 m³/h |
| Klasa ciśnienia | PN10 | PN10 | PN10 |
| Zasilanie | 1×230 V, 50/60 Hz | 1×230 V, 50/60 Hz | 1×230 V, 50/60 Hz |
| Pobór mocy P1 (maks.) | 708 W | 708 W | 830 W |
| Współczynnik EEI | EEI ≤ 0,19 | EEI ≤ 0,19 | EEI ≤ 0,17 |
| Stopień ochrony / klasa izolacji | IPX4D / F | IPX4D / F | IPX4D / F |
| Atest PZH | TAK | TAK | NIE |
| Kraj producenta | Polska | Węgry | Niemcy |
Przy identycznej długości montażowej i identycznym poborze mocy (708 W) 100POe60B MEGA1+ stanowi pełnowartościową alternatywę dla Grundfos MAGNA1 100-60 F PN10, również posiadającą atest PZH. Wobec pompy Wilo, która ma wyższą wysokość podnoszenia i wydajność, ale wyższy pobór mocy (830 W), inny rozstaw kołnierzy (360 mm) i nie posiada atestu PZH, LFP wypada korzystnie jako bezpośredni zamiennik na tym samym montażu. Dodatkowym atutem 100POe60B jest polska produkcja – krótszy czas dostawy części i łatwiejszy kontakt z serwisem.
