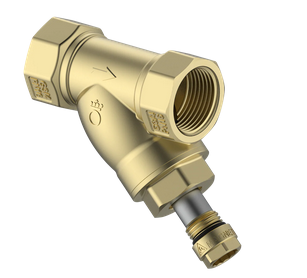

Filtr osadnikowy z magnesem 25

Filtry osadnikowe YBF przeznaczone są do zabezpieczania instalacji grzewczych poprzez oczyszczanie czynnika grzewczego w celu skutecznego zatrzymywania mechanicznych zanieczyszczeń oraz cząstek ferromagnetycznych, które mogą krążyć w instalacji centralnego ogrzewania i zaszkodzić urządzeniom w niej zamontowanym. Filtryskośne z magnesem mogą być wykorzystywane w różnych systemach, takich jak: centralne ogrzewanie, instalacje wodociągowe oraz systemy solarne, gdzie roztwór glikolu w wodzie nie przekracza 50%.

Ich głównym celem jest zapewnienie ochrony całej instalacji przed uszkodzeniami spowodowanymi obecnością zanieczyszczeń, takich jak zanieczyszczenia ferromagnetyczne, metalowe opiłki, rdza, piasek, aluminium, miedź, czy osad biologiczny, tj. zanieczyszczenia stałe o wielkości ziaren większej niż 0,4 mm (400 μm). Konstrukcja filtra pozwala na wychwytywanie zanieczyszczeń mechanicznych poprzez osadzanie ich na siatce filtra, uniemożliwiając ich dalszy obieg w instalacji.

Filtr składa się z solidnego korpusu, który zawiera ergonomiczny korek spustowy umożliwiający łatwe czyszczenie zarówno filtra, jak i wkładu magnetycznego. Wewnątrz filtra znajduje się ferrytowy wkład magnetyczny, wykonany z materiału odpornego na korozję i wysokie temperatury.

Specyfikacja techniczna

Model:  YBF-25

Przyłącza:  1"

Maks. ciśnienie pracy:  16 bar

Maks. temperatura cieczy:  110°C

Filtracja:  ≥ 400 μm

Maks. przepływ:  100 l/min

Siła magnesu:  5000 Gaus

Wymiary:  80 x 75 × 44 mm

Waga:    294 gr

Materiał:   Mosiądz W617N

Ciśnienie nominalne: PN16

Medium: Woda, roztwór woda/glikol (do 50%)

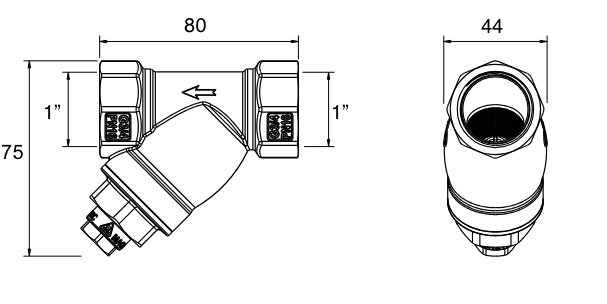

Wymiary filtra skośnego YBF-25

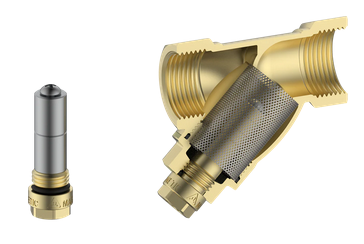

Budowa filtra osadnikowego 1”



Zalety filtr skośnych z magnesem:

1. Kompaktowa konstrukcja, która nie zajmuje dużo miejsca;
2. Możliwość montażu w różnorodnych rodzajach instalacji;
3. Podwójne działanie filtracyjne, zapewniające kompleksowe usuwanie zanieczyszczeń;
4. Silny magnes neodymowy o sile 5 000 Gaussów, przyciągający zanieczyszczenia
   ferromagnetyczne;
5. Filtr osadnikowy, zatrzymujący mechaniczne zanieczyszczenia o wielkości do
   400 μm; Ochrona urządzeń w instalacji, takich jak pompy i wymienniki ciepła, przed
   przedwczesnym zużyciem;
6. Poprawa wydajności instalacji i redukcja strat energii;
7. Łatwe utrzymanie czystości dzięki możliwości płukania filtra za pomocą zaworu
   spustowego
