Pompa hydroforowa SKSb 3 stopniowa Wimest

Pompa hydroforowa SKSb 3 stopniowa bez silnika

Zastosowanie:

Samozasysająca pompa wirowo-krążeniowa służy do pompowania cieczy nieagresywnych z wyjątkiem paliw. Przetłaczane ciecze winny odpowiadać następującym warunkom: temperatura do 60°C, gęstość do 1,3 kg/dm³, lepkość do 10 mm²/s, zanieczyszczenia cząstkami nieścieralnymi o wielkości do 0,5 mm w ilościach śladowych.

Pompa może zostać podłącza zarówno do silnika na 230V, jak i na 400V.  W zestawie znajduje się dodatkowe sprzęgło do montażu na wałek silnika ( fi24mm), na życznie możemy zmienić na fi28mm.

Stosowana jest głównie w instalacjach wodociągowych domów jedno i wielorodzinnych, gospodarstwach rolnych, zakładach przemysłowych, działkach rekreacyjnych itp.

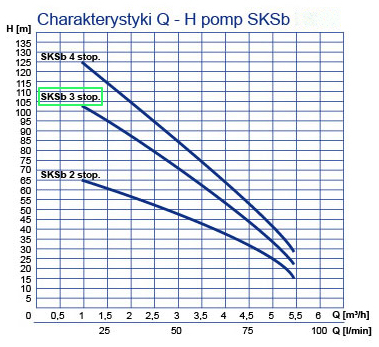

Parametry:

Wydajność do 6 m³/h (100l/min)

Wysokość podnoszenia do 105m

Maksymalne ciśnienie 10,5 bar (10,5 at)

Liczba wirników - 3

Maksymalna granica ssania 8m

Króciec ssący/tłoczny 1/1/4” (32mm)

Wymiary:







Budowa:

Pompy typu SKSb są samozasysyające, wirowo-krążeniowe z boczny kanałem pierścieniowym oraz wirnikiem otwartym.  Składają się z korpusu łożyskowego, wału, korpusu ssawnego i tłocznego, w którym są umiejscowione uszczelnienie wału. Na wale osadzone są przesuwnie wirniki. Liczba ich jest zależna od liczby stopni pompy. Położenie wirników jest ograniczone członami. Pompa ma zdolność samo zasysania cieczy i tłoczenia dzięki krążeniu pierścienia utworzonego z cieczy, jaka znajduje się w pompie w czasie rozruchu.

Zawartość zestawu:

• pompa SKSb 3 wirnikowa ze sprzęgłem
• sprzęgło na silnik (fi 24)
• wkładka sprzęgła gumowa
• Instrukcja obsługi z kartą gwarancyjną

UWAGA!

Między pompą, a zbiornikiem hydroforowym  należy koniecznie zamontować zawór zwrotny.

Przekrój przewodu dostarczającego wodne nie może być mniejszy niż 1 1/4” (32mm).
